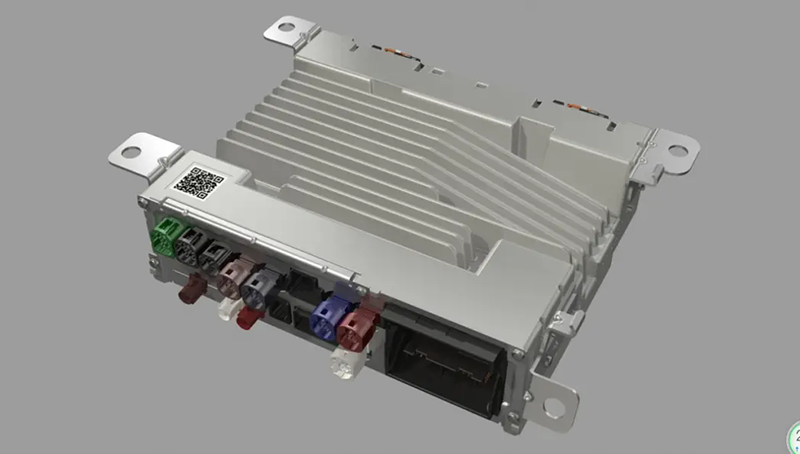

智能座艙域控制器的熱管理挑戰

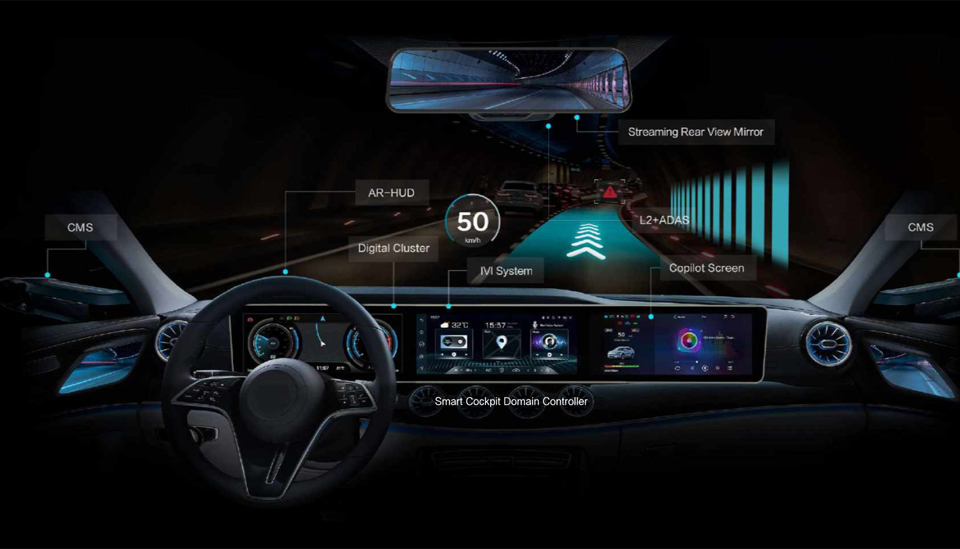

隨著汽車智能化的快速發展，智能座艙域控制器（Cockpit Domain Controller, CDC）成為提升駕乘體驗的核心組件。該控制器整合了儀表盤、中控屏、HUD（抬頭顯示）和車載娛樂系統，承載著復雜計算和高速數據處理任務。然而，這種高集成度帶來了顯著的功耗增長，導致設備內部熱量積聚。
如果熱量無法及時散出，可能引發芯片性能下降、系統不穩定、使用壽命縮短，甚至安全隱患。因此，合理的熱管理方案對于智能座艙域控制器至關重要，而導熱材料則是熱管理方案的關鍵部分。
智能座艙域控制器的主要發熱源及散熱需求

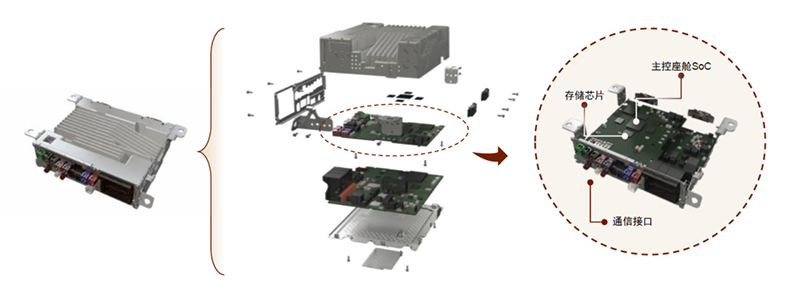

在智能座艙域控制器中，主要的發熱組件包括：
● 高性能SoC（系統級芯片）：計算負載大，產生大量熱量，需快速導熱并傳遞至散熱結構。
● 存儲芯片（DRAM、eMMC等）：長時間運行易發熱，需穩定的熱管理材料保障數據存取效率。
● 電源管理IC（PMIC）：負責電能轉換和穩壓，工作時產生熱量，需控制溫升防止損壞。
針對上述發熱源，熱管理方案通常包括導熱界面材料（TIMs）、散熱片、散熱風扇、液冷系統等，其中，導熱材料是最直接影響熱傳導效率的關鍵因素。
智能座艙域控制器的熱管理材料選擇
根據智能座艙域控制器的熱管理需求，可選用以下幾種導熱材料：

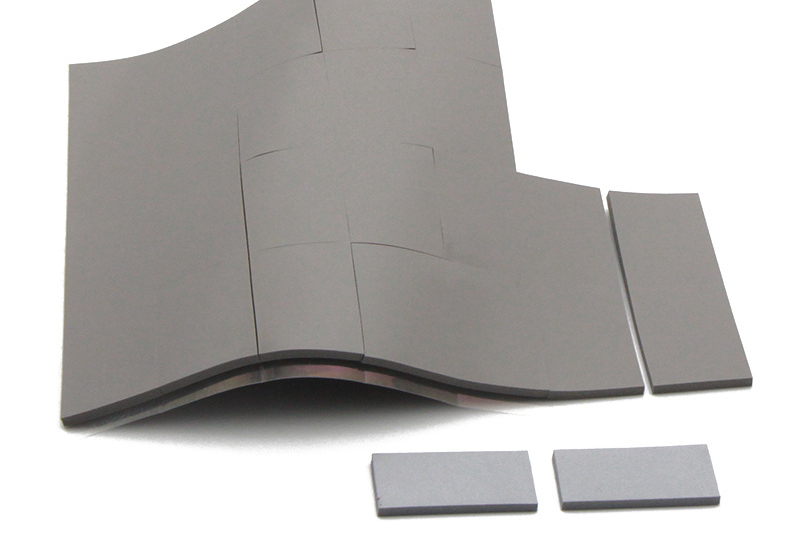

1. 導熱墊片（Thermal Conductive Pad）
● 特點：導熱系數1~12 W/m·K，可壓縮，適用于填充不同高度的間隙，提高散熱效率。
● 應用場景：用于PCB與金屬外殼之間、SoC芯片堆疊等場景。
● 優缺點：安裝方便，但比導熱硅脂和凝膠的導熱效率略低。

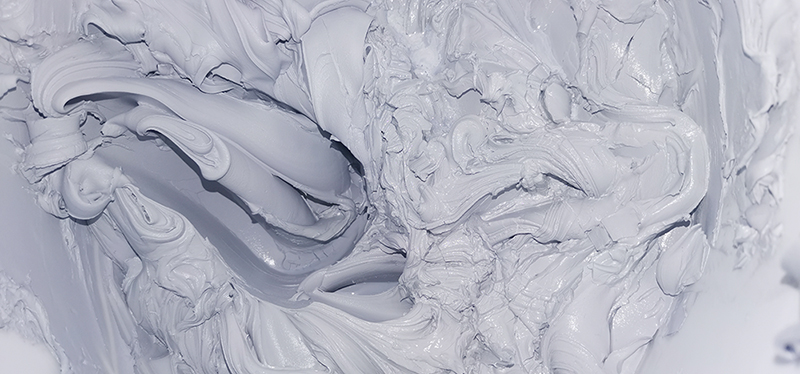

2. 導熱硅脂（Thermal Grease）
● 特點：高導熱系數（1~6 W/m·K），低熱阻，良好的潤濕性，適用于芯片與散熱片之間的填充。
● 應用場景：SoC、GPU與散熱器之間，提高熱接觸效率。
● 優缺點：導熱性能優異，但長期使用可能出現干裂、泵出效應（Pump-out），影響可靠性。

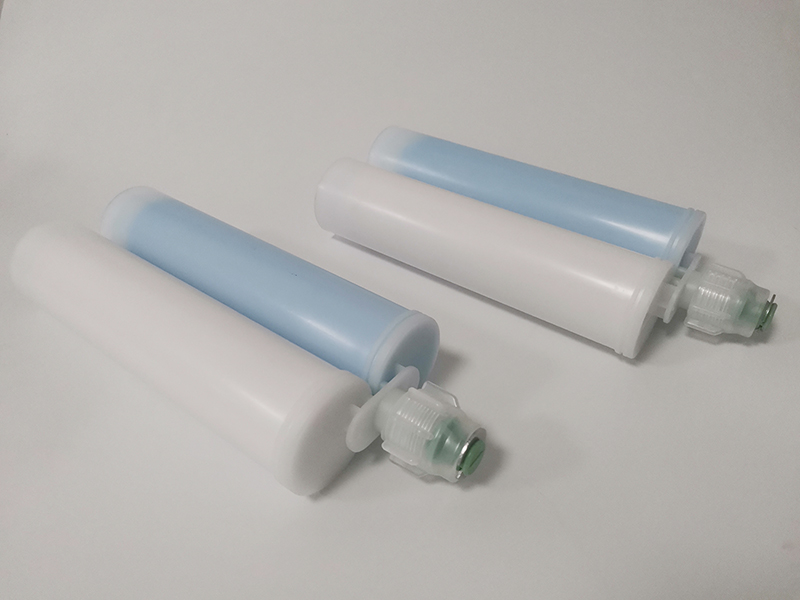

3. 導熱凝膠（Thermal Gel）
● 特點：低接觸熱阻（1.5~10 W/m·K），可自動填充不規則間隙，保持長效穩定性。
● 應用場景：高功耗SoC、存儲芯片等關鍵發熱部位，可替代導熱硅脂，提供更長久的散熱效果。
● 優缺點：無需重新涂抹，適用于大規模生產，但成本略高于導熱硅脂。

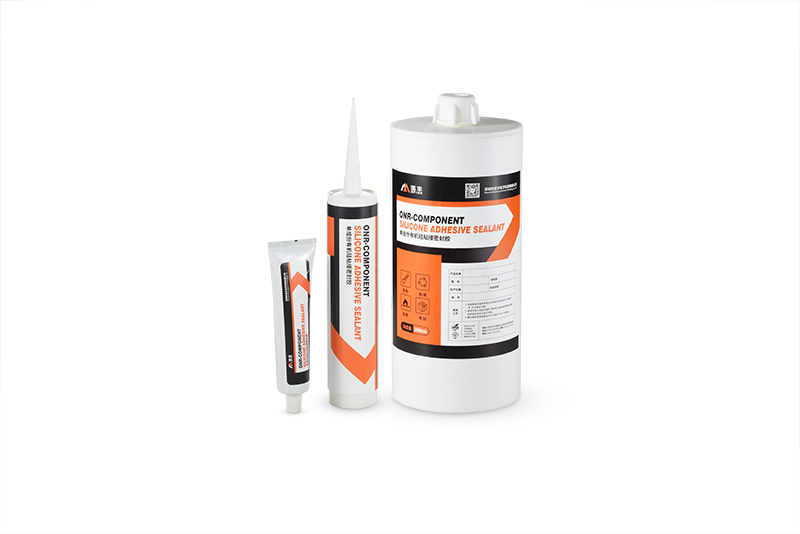

4. 導熱粘接膠（Thermal Adhesive）
● 特點：同時具備導熱與粘接功能，導熱系數0.8~2 W/m·K，可用于固定散熱器或金屬散熱結構。
● 應用場景：用于電源管理IC（PMIC）或小型散熱片的粘接，簡化結構設計。
● 優缺點：粘接強度高，但固化后不可重復使用。

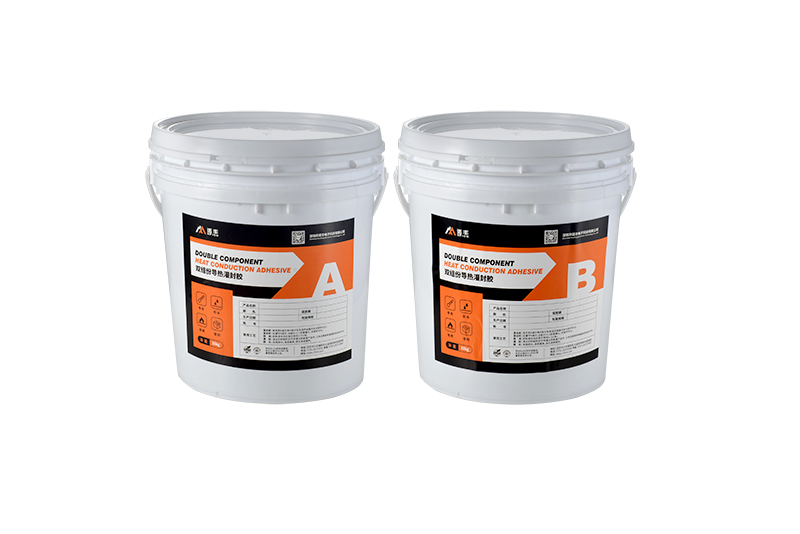

5. 導熱灌封膠（Thermal Potting Compound）
● 特點：導熱系數0.8~2 W/m·K，具有良好的流動性，能夠完全包覆電子元件，增強散熱能力，并提供電絕緣、防水、防塵和抗震性能。
● 應用場景：用于電源模塊、傳感器、功率電子組件等需要防護和高效散熱的部件。
● 優缺點：可提供長期穩定的散熱效果，但固化后不可拆卸，適用于對耐久性要求高的應用。
智能座艙域控制器的散熱方案優化建議
為了確保智能座艙域控制器在長期運行中保持穩定，建議采用以下優化方案：
1. 組合使用導熱材料
● 在SoC芯片與散熱片之間采用導熱凝膠或高性能導熱硅脂，確保低熱阻、高導熱效率。
● 在PCB與外殼之間填充導熱墊片，提升整體散熱效果。
● 在電源管理IC等元件上使用導熱粘接膠，既能散熱，又能固定散熱片。
● 在電源模塊、傳感器等高可靠性需求部件中使用導熱灌封膠，提升散熱、防護和抗震性能。
2. 優化散熱結構設計
● 選用高效散熱片材料，如鋁合金或石墨片，提高熱擴散能力。
● 采用均熱板（Vapor Chamber）或熱管（Heat Pipe），加速熱量轉移。
● 在特定高端座艙域控制器中，可采用主動散熱風扇或液冷散熱方案。
諾豐NFION導熱材料在智能座艙域控制器中的應用
作為專業的導熱材料供應商，諾豐NFION提供一系列高性能熱管理材料，滿足智能座艙域控制器的散熱需求：
● 導熱墊片：高導熱性，適用于芯片堆疊、PCB填充。
● 高導熱硅脂：適用于高功耗芯片，提升散熱效率。
● 導熱凝膠：低熱阻，長期穩定，適合自動化生產。
● 導熱粘接膠：兼具粘接和導熱性能，簡化結構設計。
● 導熱灌封膠：適用于電源模塊、傳感器等高可靠性需求場景，提供導熱、防護和抗震功能。
諾豐NFION的導熱材料已廣泛應用于車載電子領域，確保智能座艙域控制器在極端環境下依然穩定運行。
結論
智能座艙域控制器的熱管理是保證系統穩定性和延長使用壽命的關鍵。選擇合適的導熱材料，并結合合理的散熱結構設計，可以有效降低熱阻，提高散熱效率，確保設備長期穩定運行。
隨著智能汽車技術的發展，高性能導熱材料將在智能座艙領域發揮越來越重要的作用。諾豐NFION致力于提供高效、可靠的熱管理解決方案，助力智能座艙技術的升級與創新。
