導熱硅膠片壓縮比多少最合適？控制標準全解析
發布：諾豐NFION
時間：2025-05-29 14:43:35

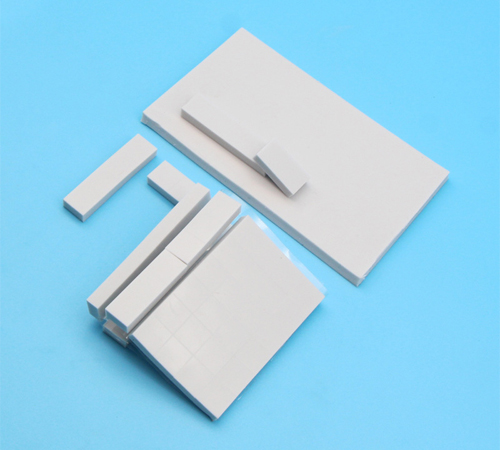

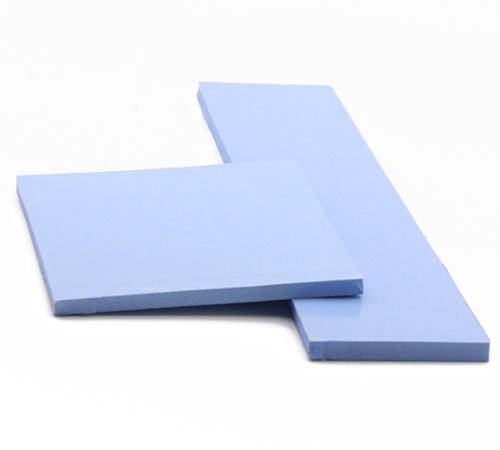

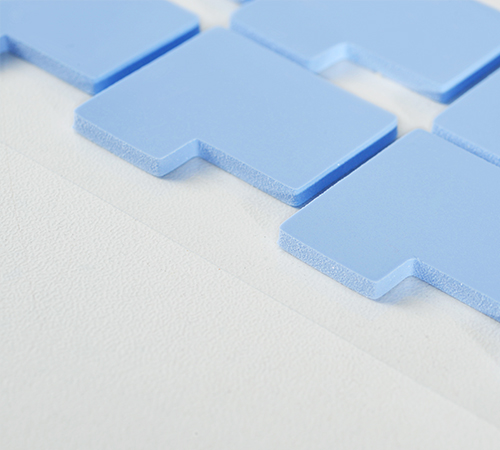

在電子設備的熱管理設計中，導熱硅膠片（Thermal Pad）是一種應用極為廣泛的導熱界面材料。而在選型與應用過程中，“壓縮比”是一個經常被提及但又容易被忽視的關鍵參數。它不僅直接關系到熱傳導性能的發揮，還影響設備的裝配工藝和長期可靠性。那么，導熱硅膠片的壓縮比到底是什么意思？它的合理范圍又該如何控制？
一、什么是導熱硅膠片的壓縮比？
壓縮比（Compression Ratio）是指導熱硅膠片在受壓前后的厚度變化比例，用以下公式表示：
壓縮比 =（初始厚度 - 受壓后厚度） / 初始厚度 × 100%
這個指標用于衡量材料在施加壓力后的可壓縮性，即其柔順性與形變能力。不同的使用場景和夾持結構對導熱材料的壓縮性能有不同要求。壓縮比過大或過小，都會對導熱效率和結構可靠性產生不利影響。
二、壓縮比為什么重要？
1. 確保有效熱接觸
熱源（如CPU、功率模塊）與散熱器之間往往存在微小空隙，如果導熱材料不能良好填充這些縫隙，熱阻將顯著上升。適當的壓縮比可以使導熱硅膠片充分貼合表面，提高接觸面積，降低接觸熱阻。
2. 補償公差與裝配誤差
電子產品設計中存在各種結構公差，壓縮比高的材料可通過形變來吸收這些偏差，從而實現更好的裝配一致性，降低壓裝應力。
3. 保障結構安全與長期穩定性
若壓縮比過高，材料可能被過度壓縮甚至破壞；過低則可能無法形成有效接觸或在長期使用中出現回彈失效。因此，合適的壓縮比能平衡熱性能與機械穩定性。
三、導熱硅膠片壓縮比的合理控制范圍
一般來說，壓縮比的合理范圍受以下因素影響：
● 材料類型（硬度、填料種類、回彈率等）
● 初始厚度（厚材料可壓縮空間更大）
● 實際應用壓力
● 接觸面平整度與形狀差異
通用推薦范圍如下：
|
初始厚度 |
推薦壓縮比 | 壓縮后厚度范圍 |
|
0.5mm |
10%~20% |
0.4~0.45 mm |
|
1.0mm |
20%~30% |
0.7~0.8 mm |
|
2.0mm |
30%~40% |
0.7~0.8 mm |
|
≥3.0 mm |
40%~50% |
1.5~1.8 mm |
? 注意：壓縮比并非越大越好。過度壓縮會導致導熱性能下降、材料裂解、彈性疲勞等問題。
四、壓縮比選型建議與注意事項
1. 依據應用場景選材
● 高功率密度、要求低熱阻場景：建議選用高導熱系數、柔軟型材料，控制壓縮比在25%\~35%之間。
● 壓裝力有限、結構不規則場景：選用柔軟度高、壓縮比允許范圍更大的導熱凝膠或超柔型硅膠片。
● 有振動沖擊的工業/車載設備：選用回彈性好、壓縮后不易疲勞的產品，控制壓縮比不宜超過40%。
2. 配合裝配設計優化
設計階段需考慮導熱材料的厚度公差、壓縮空間、固定螺釘間距等，避免因局部壓縮力過大導致材料破損。
3. 關注長期使用效果
導熱硅膠片的長期壓縮性能（如壓縮永久變形率、回彈率）也是選型的重要指標，確保材料在使用壽命周期內保持有效接觸。
五、結語：壓縮比是性能釋放的關鍵變量
導熱硅膠片的壓縮比不僅僅是一個簡單的物理參數，它是實現優異導熱性能、良好結構配合和長期可靠性的關鍵變量。對工程師而言，理解并合理控制壓縮比，是提升系統熱管理效率的重要一步。
在導熱材料選型中，建議與供應商密切溝通，基于具體結構和熱需求，綜合評估厚度、導熱系數、硬度與壓縮比等因素，做出精準匹配的決策。
如需進一步了解各類導熱材料的壓縮性能參數，歡迎聯系深圳諾豐電子科技有限公司專業工程師團隊，為您的產品提供一站式熱管理解決方案。
