導熱硅脂與散熱片之間的間隙多少最好？
發布：諾豐NFION
時間：2025-05-26 09:54:33
在高性能電子設備不斷發展的今天，熱管理早已成為系統穩定性與壽命保障的關鍵因素。其中，導熱硅脂（Thermal Grease）作為散熱系統中不可或缺的熱界面材料（TIM）之一，其填充性能與厚度控制直接關系到整個散熱結構的傳熱效率。那么，導熱硅脂與散熱片之間的間隙控制在多少才是最佳狀態？這是眾多工程師在散熱設計中必須面對的一個核心問題。
為什么導熱硅脂需要精確控制厚度？
導熱硅脂的主要作用是在發熱芯片與散熱器之間填充微小空隙，排除空氣，提高接觸熱導率。理論上，芯片與散熱片應盡可能直接接觸，但實際加工中不可避免存在微觀粗糙和不平整，導致兩者之間形成熱阻較高的空氣層。
導熱硅脂的核心作用是“填空隙”，而不是“做墊片”。厚度一旦過大，其自身的熱阻便成為新的“瓶頸”，反而降低散熱效率；過薄則可能無法完全覆蓋微觀間隙，熱傳導路徑中依然存在空氣，無法達到理想效果。
導熱硅脂厚度控制的技術參考值
1. 推薦間隙厚度范圍：20μm – 100μm
根據實際應用與熱管理行業標準，導熱硅脂的有效厚度建議控制在 20μm（0.02mm）到 100μm（0.1mm）之間。這個范圍能夠在保證填充空隙的同時，控制其熱阻在可接受的范圍內。
● 20μm 左右：適用于芯片與散熱片加工精度較高、表面光潔度好、貼合度強的應用場景，如高端CPU/GPU冷卻。
● 50~100μm：適用于一般電子模塊、功率器件等場合，能較好地兼顧填充性與導熱性能。
2. 厚度與熱阻的非線性關系
導熱硅脂本身的導熱系數通常在 1~6 W/m·K。以常見的 3 W/m·K 材料為例，若厚度從 50μm 增加到 200μm，其熱阻幾乎成倍上升。這意味著即便材料本身導熱性能優秀，過厚的涂層也會極大地拖累整體導熱性能。
實際應用中如何控制間隙？
1. 施膠工藝控制

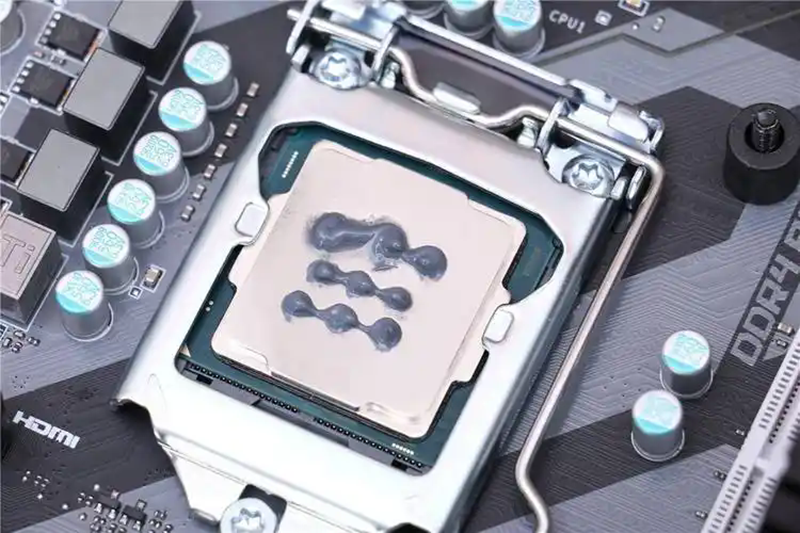

● 點膠/刮膠厚度管理：使用自動點膠機可精確控制硅脂施加量，從而影響最終厚度。
● 刮涂均勻性：人工刮涂容易出現涂層不均，應避免局部過厚或空涂。
2. 組裝壓力設計

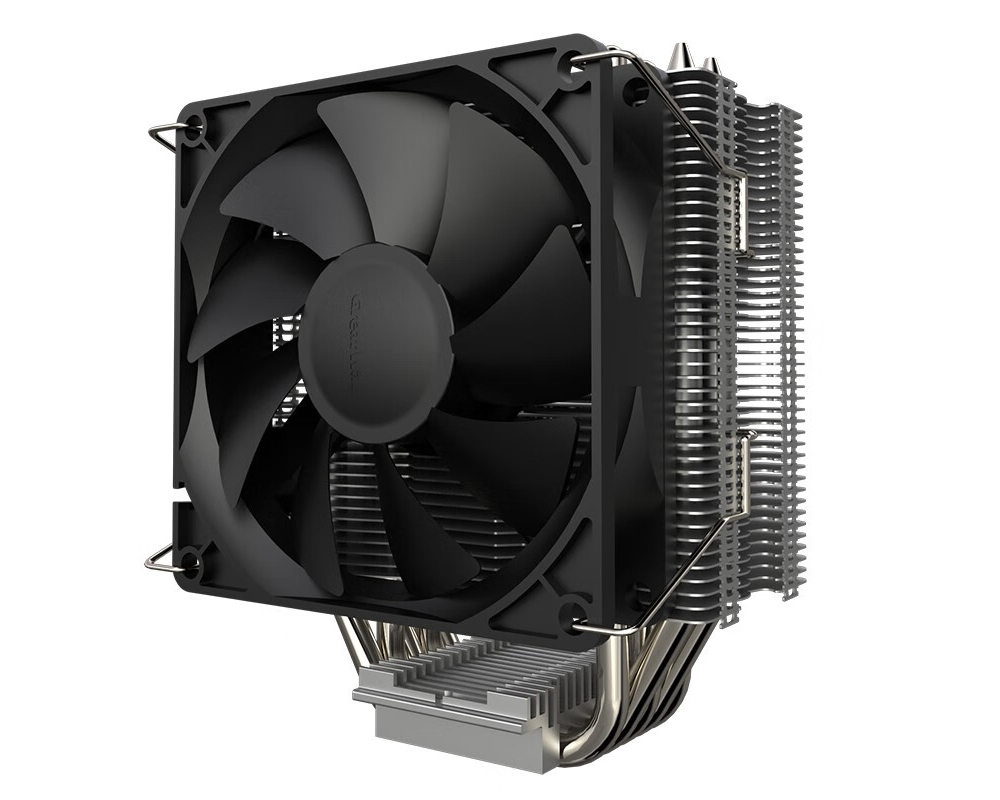

在壓裝散熱器時，通過合理的壓緊力使硅脂均勻鋪展，排出多余材料，從而形成薄而均勻的熱傳導界面。
● 工程實操建議：導熱硅脂應以“略微溢出”為宜，不可過量，確保完整覆蓋但不過度堆積。
3. 表面粗糙度優化
更低的表面粗糙度意味著需要填充的間隙更小，也可以使用更薄層的導熱硅脂，減少熱阻。
錯誤做法與常見誤區
● “越厚越保險”的誤區：過多的導熱硅脂不僅增加熱阻，還可能外溢污染周圍器件。
● 忽視壓力和裝配公差：部分工程師僅重視硅脂厚度，而忽略其在施壓狀態下的變化行為，導致設計熱阻與實際存在較大偏差。
● 混淆導熱硅脂與導熱墊片應用場景：導熱硅脂適合于0.1mm以下的微間隙，若設計間隙在0.3mm以上，應考慮使用導熱墊片（Thermal Pad）等固態界面材料。
總結：導熱硅脂最佳厚度是高效散熱的平衡點
導熱硅脂的最佳厚度并非越薄越好，也絕非越厚越穩，而是基于接觸界面的實際間隙和裝配條件做出的綜合平衡。一般建議控制在 20~100μm 區間，通過合理的點膠方式、施壓設計與表面加工，最大限度發揮其導熱性能。
在電子熱設計中，細節決定成敗。精準控制導熱硅脂與散熱片之間的厚度，正是邁向高效熱管理的第一步。
