在當今電子產品高度集成化、小型化的趨勢下，熱管理已成為設計工程師們面臨的一大挑戰。產品工作時產生的熱量若無法有效導出，輕則影響性能，重則導致設備故障甚至安全隱患。其中，導熱硅膠片作為一種高效的導熱介質，在各種電子設備中扮演著至關重要的角色。那么，究竟該如何根據產品的發熱量，來選擇導熱系數合適的硅膠片呢？本文將深入探討這一核心問題，為您揭示熱管理中的選型奧秘。
為什么發熱量決定了導熱硅膠片的選型？
產品發熱量直接決定了需要通過導熱路徑帶走的熱量。如果導熱硅膠片的導熱能力（由其導熱系數決定）不足以應對產品的發熱功率，熱量就會在局部堆積，導致溫度升高。這就像一條水渠，水流量（發熱量）越大，就需要越寬（導熱系數越高）的水渠才能順暢排出。

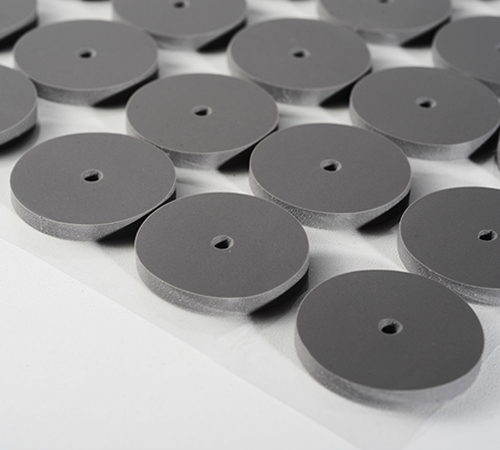

導熱硅膠片的核心功能

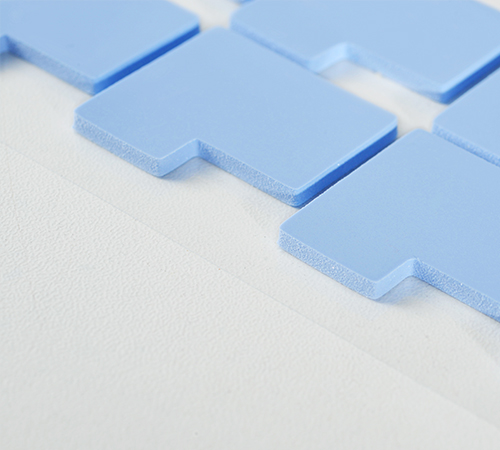

導熱硅膠片的主要作用是填充發熱元器件與散熱器之間的微小空隙，降低接觸熱阻，從而建立高效的熱傳導路徑。它憑借優異的柔韌性、絕緣性和壓縮性，能夠緊密貼合不規則表面，排除空氣，將熱量快速傳遞到散熱器。

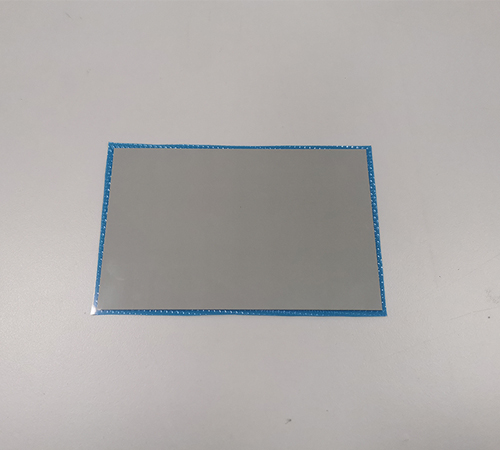

核心考量：產品發熱量與熱阻
選擇導熱硅膠片時，并非簡單地“越高導熱系數越好”。我們需要綜合考慮產品的發熱量、目標工作溫度、散熱空間以及整體的熱阻預算。
1. 估算產品發熱量（P）
這是選型的第一步，也是最關鍵的一步。發熱量通常以瓦特（W）為單位，可以通過以下方式獲取或估算：
● 元器件數據手冊： 芯片、處理器等核心發熱元器件的數據手冊通常會提供其最大功耗。
● 實際測試： 在產品原型階段，通過熱電偶或紅外熱像儀等工具，測試元器件在不同工作狀態下的實際發熱功率。
● 系統總功耗分解： 對于復雜系統，需要對各個模塊的功耗進行估算并匯總。
2. 設定目標溫度與溫升（ΔT）
您需要明確產品在正常工作狀態下的最高允許溫度，以及元器件結溫與環境溫度之間的溫差。例如，如果芯片的最高允許結溫是 100℃，環境溫度是 25℃，那么允許的最大溫升就是 75℃。
3. 理解熱阻（Rth）的概念
熱阻是衡量物體阻礙熱量傳遞能力的物理量，單位是 ℃/W。總熱阻越小，散熱效果越好。熱量傳遞過程中的熱阻可以分為：
● 芯片內部熱阻： 芯片封裝內部的熱阻。
● 接觸熱阻： 元器件與導熱材料之間、導熱材料與散熱器之間的熱阻。
● 導熱硅膠片自身熱阻： 由其厚度和導熱系數決定。
● 散熱器熱阻： 散熱器將熱量散發到環境中的熱阻。
● 環境熱阻： 周圍空氣的熱阻。
在熱管理中，我們通常關注的是從發熱源到環境的總熱阻 Rtotal。它與發熱量 P 和溫升 ΔT 的關系為：
ΔT=P×Rtotal
因此，Rtotal=ΔT/P。
如何根據發熱量計算所需導熱系數？
在實際應用中，我們可以通過以下簡化模型來大致估算所需導熱硅膠片的導熱系數。
步驟1：計算所需的熱阻(Rtotal)
根據產品發熱量 P 和允許的最大溫升 ΔTmax，計算出系統所允許的最大總熱阻：
Rtotal,max=ΔTmax/P
步驟2：估算其他熱阻分量
在總熱阻中，除了導熱硅膠片的熱阻外，還包括芯片內部熱阻、散熱器熱阻、接觸熱阻等。雖然精確估算比較復雜，但我們可以大致預留一部分熱阻給這些環節。
Rother=Rchip+Rsink+Rcontact_top+Rcontact_bottom
步驟3：計算導熱硅膠片所需的最大熱阻(RTIM)
導熱硅膠片（Thermal Interface Material, TIM）的熱阻應滿足：
RTIM,max=Rtotal,max?Rother
需要注意的是，這里的 RTIM,max 是指導熱硅膠片能夠提供的最大熱阻，實際上我們希望它越小越好。
步驟4：計算所需的最小導熱系數(λ)
導熱硅膠片的熱阻與其厚度 L 和導熱系數 λ 以及面積 A 的關系為：
RTIM=L/（λ×A）
因此，我們可以推導出所需的最小導熱系數：
λmin=L/(RTIM,max×A）
其中：
● L：導熱硅膠片的厚度（單位：m）。通常根據間隙大小選擇，越薄越好，但要保證填充完整。
● A：導熱硅膠片與發熱源的接觸面積（單位：m2）。
舉例說明：
假設某個芯片發熱量 P=15W，最高允許結溫 Tj=90℃，環境溫度 Ta=30℃。散熱器熱阻 Rsink=3℃/W（假設已知且包含接觸熱阻），芯片封裝熱阻 Rchip=1℃/W。導熱硅膠片厚度 L=0.5mm=0.0005m，接觸面積 A=20mm×20mm=0.0004m2。
1.允許最大溫升： ΔTmax=Tj?Ta=90℃?30℃=60℃
2.允許最大總熱阻： Rtotal,max=60℃ / 15W=4℃/W
3.其他熱阻： Rother=Rchip+Rsink=1℃/W+3℃/W=4℃/W
● 注意： 這里的示例是為了簡化計算，實際中散熱器熱阻通常不直接包含接觸熱阻，需要單獨計算。
4.導熱硅膠片所需熱阻： RTIM,max=Rtotal,max?Rother=4℃/W?4℃/W=0℃/W
● 重要說明： 這個結果說明，在這種情況下，如果散熱器和芯片封裝熱阻已經占滿了總熱阻預算，那么留給導熱硅膠片的熱阻幾乎為零。這意味著我們需要一個理論上熱阻為零，即導熱系數極高的材料，或者重新評估散熱器和芯片的熱阻是否合理。
● 實際情況調整： 在實際選型中，我們通常會留有一定的裕量給導熱硅膠片。假設我們希望導熱硅膠片的熱阻貢獻不超過 0.5℃/W。 RTIM,target=0.5℃/W
5.所需最小導熱系數： λmin=L / （RTIM,target×A）=0.0005m / （0.5℃/W×0.0004m2)=0.0005/0.0002=2.5W/(m?K) 因此，在這種情況下，至少需要選擇導熱系數為 2.5W/(m?K) 或更高的導熱硅膠片。
選型誤區與注意事項
● 導熱系數并非唯一指標： 除了導熱系數，熱阻才是更重要的考量。即使導熱系數很高，如果硅膠片過厚或接觸面積過小，其熱阻仍然會很高。
● 厚度選擇： 導熱硅膠片的厚度應盡可能薄，但要確保能有效填充縫隙，避免過大的壓力導致元器件損壞。
● 長期可靠性： 考慮硅膠片在長期工作溫度下的穩定性、壓縮形變、以及是否會“泵出”（pump-out）等問題。
● 絕緣性能： 在需要電氣絕緣的場合，務必選擇具有良好絕緣性能的導熱硅膠片。
● 成本考量： 導熱系數越高的硅膠片，成本通常也越高。在滿足散熱需求的前提下，應進行成本效益分析。
● 實際測試的重要性： 理論計算是指導，但實際產品的散熱效果仍需通過熱測試來驗證。在原型機上進行熱成像、熱電偶測試，以確保熱管理方案的有效性。
結語
選擇合適的導熱硅膠片，是產品熱管理成功的關鍵一環。它不僅僅是簡單地“貼上一塊硅膠”，更是一項需要綜合考慮發熱量、溫度目標、熱阻分配和材料特性的系統工程。希望本文能為您在產品熱管理設計中提供清晰的思路和實用的指導。
您在實際項目中是否遇到過棘手的熱管理問題？歡迎分享您的經驗，共同探討！
