不管是導熱硅膠片生產廠家的工作人員還是客戶，導熱硅膠片這種產品大家都認識它，導熱硅膠片的規格參數也能略知一二，但對于導熱硅膠片規格參數是如何測試出來的？相信沒有幾個人能完全回答出來，所以諾豐電子NFION覺得有必要在這給大家科普一下這個導熱硅膠墊片物性測試標準知識點，小伙伴們快快來圍觀吧！
為什么要使用導熱硅膠墊片？其主要原因是要提高發熱產品的散熱效率，減少高溫升帶來的影響。
1.壽命降低：發熱產品長期使用不重視散熱問題會使產品內部件溫度持續上升從而使產品壽命降低，溫升50攝氏度的壽命只有溫升25攝氏度的一半；
2.可靠性降低：每上升2攝氏度，產品使用的可靠度下降10%；
3.處理速度降低，訊號延遲；
4.閑置的功率耗散增加。
因此，用戶在選購導熱硅膠片是否合格的時候，以下幾個非常重要的規格參數是客戶選購時不容忽略的：導熱系數、熱阻、厚度、硬度、抗拉強度、撕裂強度、擊穿電壓、介電常數、體積電阻率等物性；下面諾豐電子就一個個詳細給大家講解下這些規格參數是使用什么儀器、什么標準、什么方法及如何測試出來的。
導熱硅膠片導熱系數測試方法
導熱系數：是指在穩定傳熱條件下，1mm厚的導熱硅膠片，兩側表面的溫差為1℃,在1秒內，通過1平方米面積傳遞的熱量，用λ表示，單位為W/mk，導熱系數和質量一樣，是材料本身性質，不受外界因素影響。
表觀導熱系數：此數值不同于導熱系數，因為表觀導熱系數還包括測量時的接觸熱阻。
導熱硅膠片導熱系數測試方法（1）
測試儀器：導熱系數測試儀
測試參考標準：ASTM D5470
真空狀態下測試可有效去除空氣對測試的影響。測試樣品的標準厚度及壓力都是測試需注意的問題。
導熱硅膠片導熱系數測試方法（2）
測試儀器：HOT DISK導熱系數測試儀
測試參考標準：TPS
導熱硅膠片熱阻測試方法

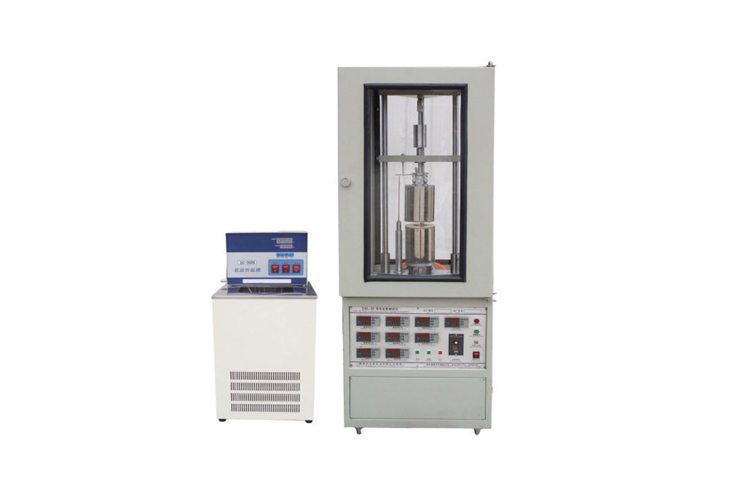

測試儀器：材料熱阻測試儀
測試參考標準：ASTM D5470
此標準可模擬結構件在導熱材料上施加壓力進行測試。通過加附在導熱材料上下面的探針（六根）監測溫度傳導的變化，再配合電腦計算，從而得出熱阻。
導熱硅膠片厚度的測量方法
測量儀器：測厚尺、卡尺
測試參考標準：ASTM D374
由于產品本身具有柔軟性，故厚度測試過程人為操作因素到關鍵作用，盡量由卡尺操作熟練的檢驗工人進行檢驗，以接觸到產品為準，用力過大會造成產品壓縮，故在此提醒熱設計工作人員：作設計時導熱材料的選用應該比結構件空隙的尺寸至少放大20%~30%。
導熱硅膠片硬度的測量方法

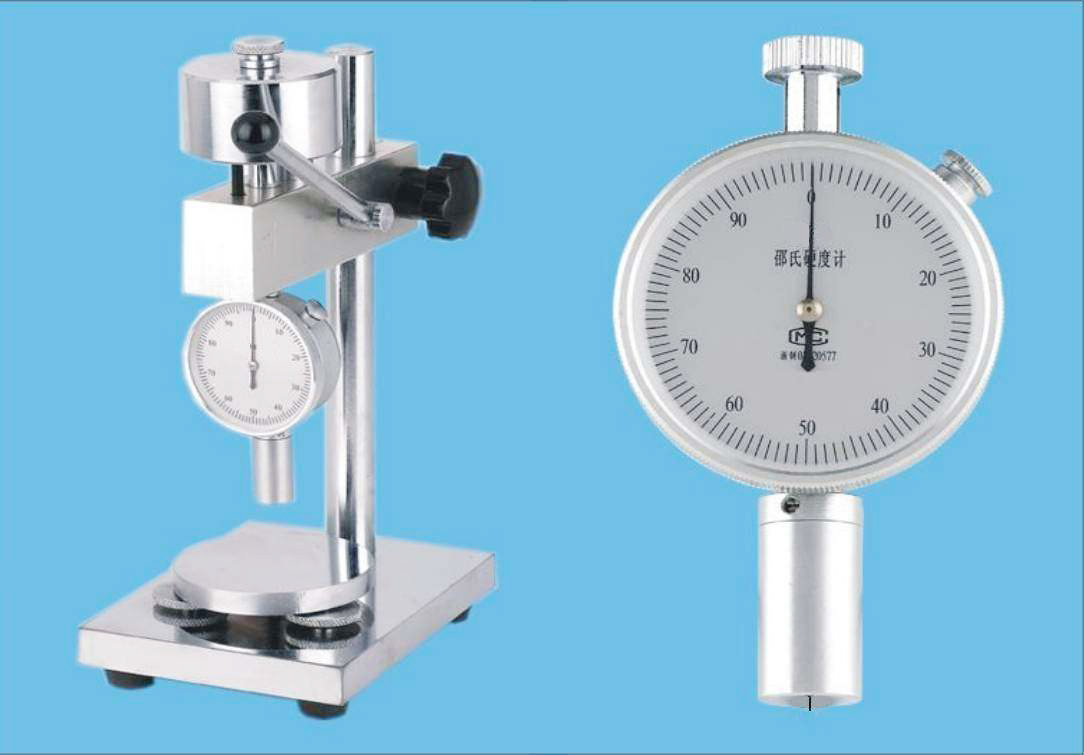

測試儀器：邵氏硬度計
測試參考標準：ASTM D2240
目前常用的邵氏硬度計為分三種：shore00、shoreA、shoreC。不同企業采用的標準均不一樣，由于導熱硅膠片的柔軟性，推薦使用C型硬度。注意試樣的厚度要求最少有6mm。
導熱硅膠片抗拉強度的測量方法

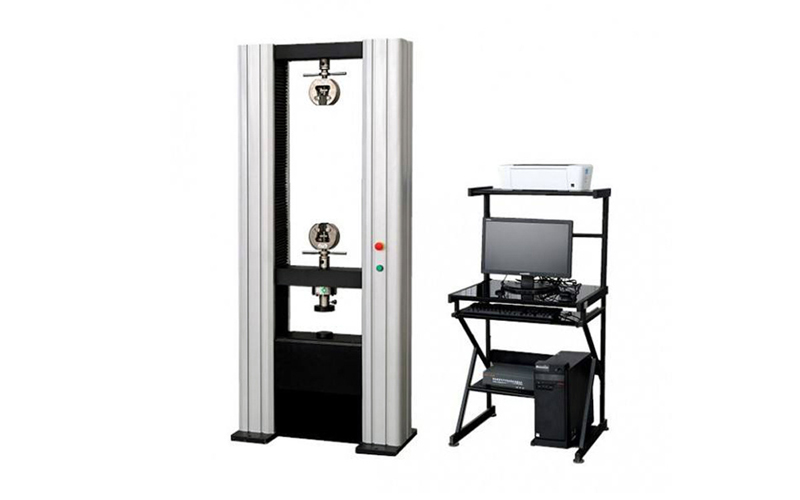

測試儀器：萬能材料試驗機
測試參考標準：ASTM D412
抗拉強度的測試與撕裂較類似，同樣采用萬能材料試驗機測試，不同在于樣品的形狀有特殊要求。電腦會指揮試驗機把材料拉斷為止，從而計算抗拉強度。
導熱硅膠片撕裂強度的測量方法
測試儀器：萬能材料試驗機
測試參考標準：ASTM D412
導熱硅膠片須按要求形成標準樣品（一般采用刀模沖切），萬能材料試驗機是通過數據線連接到電腦，根據行程及力量的變化，電腦會計算出產品撕裂強度并以數值的形式呈現。
導熱硅膠片擊穿電壓測量方法
測試儀器：耐壓測試儀
測試參考標準：ASTM D149
導熱硅膠片介電常數的測試方法
介電常數：又稱電容率，介質在外加電場是會產生感應電荷而削弱電場，在相同原電場中某一介質中的電容率與真空中的電容率的比值為相對介電常數，又稱相對電容率，如果有高介電常數的材料放在電場中，場的強度會在電介質中有很大的下降。
介電常數是表征電介質或絕緣材料電性能的一個重要數據，常用ε表示，真空的介電常數是1.0，導熱產品的介電常數是2~10，超導體的介電常數是無窮大。
測試儀器：WY2851Q表
測試參考標準：ASTM D150
測試方法簡介：通過兩只測微電容器組成，平板電容器用來夾持樣品，圓筒電容器配用Q表作為指示儀器，導熱硅膠片的損耗角正切值是通過被測樣品放進平板電容器和不放進樣品的Q值變化，由圓筒電容器的刻度讀值變化而換算得到的，同時由平板電容器的刻度值變化而換算得到介電常數。
導熱硅膠片體積電阻率的測試方法
測試儀器：高阻計
測試參考標準：ASTM D257
將標準體積的導熱硅膠片在指定電壓下保持所需時間，并測量所產生的電流，通過產生的電流反算材料本身的電阻。體積電阻率越高，材料用做電絕緣部件的效能就越高。
以上即諾豐電子NFION關于導熱硅膠墊測試標準及方法介紹的分享，相信看完的小伙伴對導熱硅膠片的導熱系數、熱阻、厚度、硬度、抗拉強度、撕裂強度、擊穿電壓、介電常數、體積電阻率等物性測試方法及標準有一個清晰的認識吧！
