光伏逆變器：太陽能量轉換與智能電網的關鍵樞紐
發布：諾豐NFION
時間：2025-04-28 11:08:47
在日益受到重視的可再生能源領域，太陽能光伏發電以其清潔、可持續的特性成為全球能源轉型的重要支柱。而在這光伏發電系統中，光伏逆變器扮演著至關重要的角色。它不僅是連接太陽能電池板與電網或負載的關鍵橋梁，更是實現高效、安全、智能光伏發電的核心設備。本文將深入探討光伏逆變器的定義、工作原理、主要分類及其在現代能源體系中的關鍵作用。
光伏逆變器的定義
光伏逆變器（Photovoltaic Inverter），又稱PV逆變器或太陽能逆變器，是一種電力電子設備。其核心功能是將太陽能電池板產生的直流電（Direct Current，DC）轉換為符合電網要求或用電設備需求的交流電（Alternating Current，AC）。簡單來說，它就像一個“翻譯官”，將太陽能電池板“說”的直流語言翻譯成電網和家用電器能夠“聽懂”的交流語言。
光伏逆變器的工作原理

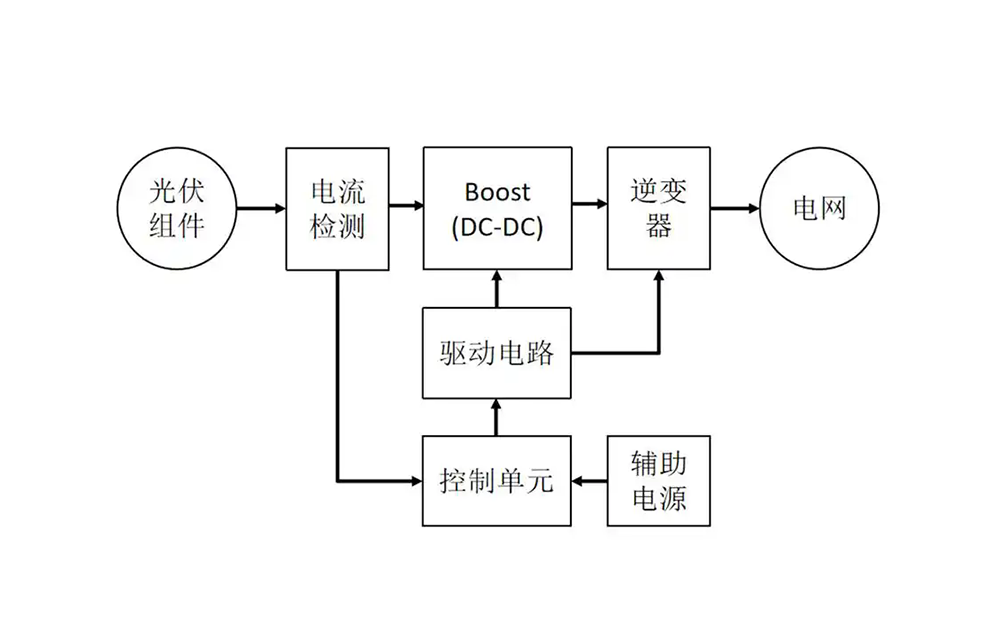

光伏逆變器的工作原理涉及復雜的電力電子技術，主要包括以下幾個關鍵步驟：
1. DC-DC升壓/降壓（可選）： 太陽能電池板的輸出電壓并非恒定，它受到光照強度、溫度等因素的影響而波動。為了獲得穩定的直流電壓輸入到逆變環節，一些光伏逆變器會集成DC-DC轉換器，對電池板的輸出電壓進行升壓或降壓，使其維持在一個相對穩定的范圍內，從而優化整個系統的效率。
2. DC-AC逆變： 這是光伏逆變器的核心環節。通過電力電子開關器件（如IGBT、MOSFET等）的快速導通和關斷，以及復雜的脈沖寬度調制（Pulse Width Modulation，PWM）或其他控制策略，將輸入的直流電能轉換為具有一定頻率和電壓幅值的交流電能。逆變環節的性能直接決定了輸出交流電的質量，包括電壓波形、頻率穩定性、諧波含量等。
3. 濾波： 經過逆變環節輸出的交流電通常含有高頻諧波成分，這些諧波會對電網和用電設備造成不良影響。因此，逆變器會通過濾波器（通常由電感和電容組成）對輸出的交流電進行濾波，濾除高頻諧波，輸出高質量的正弦波交流電。
4. 并網控制與保護（針對并網型逆變器）： 對于并網型光伏逆變器，其還需要具備與電網同步的功能，包括頻率同步、相位同步和電壓幅值匹配。同時，為了保障系統和人員的安全，逆變器還集成了各種保護功能，如過壓保護、欠壓保護、過流保護、短路保護、孤島保護等。孤島保護是指在電網停電時，逆變器能夠自動停止向電網輸電，防止發生觸電危險。
5. 最大功率點跟蹤（Maximum Power Point Tracking，MPPT）： 為了最大限度地利用太陽能資源，光伏逆變器通常配備MPPT功能。MPPT算法能夠?qū)崟r(shí)追蹤太陽能電池板在當前環境條件下的最大功率輸出點，并動態調整逆變器的輸入電壓和電流，使太陽能電池板始終工作在最佳狀態，從而提高發電效率。
光伏逆變器的主要分類
根據不同的應用場景和功能特點，光伏逆變器可以分為以下幾種主要類型：
1. 按應用場景分類：
● 并網型逆變器（Grid-tied Inverter）： 這是最常見的類型，其輸出的交流電直接饋入電網。并網逆變器需要滿足嚴格的電網接入標準，包括電壓、頻率、功率因數、諧波含量等要求。
● 離網型逆變器（Off-grid Inverter）： 也稱為獨立型逆變器，主要應用于沒有電網覆蓋的地區或需要獨立供電的場合。離網逆變器通常需要與蓄電池配合使用，將太陽能電池板產生的電能先存儲在蓄電池中，再由逆變器將蓄電池的直流電轉換為交流電供負載使用。

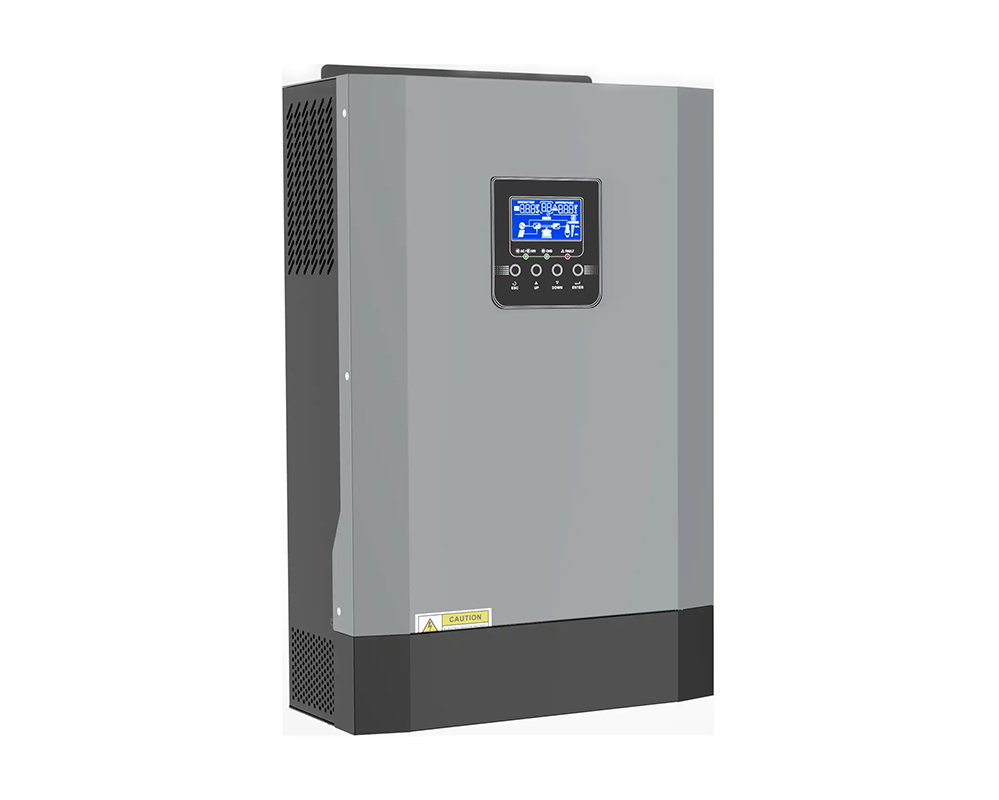

● 儲能型逆變器（Hybrid Inverter）： 這是一種集成了并網和離網功能的混合型逆變器。它可以同時連接太陽能電池板、蓄電池和電網，實現能量的雙向流動和智能管理，例如自發自用、余電上網、削峰填谷、備用電源等功能。
2. 按功率等級分類：
● 微型逆變器（Microinverter）： 通常與單塊或少量太陽能電池板連接，將每塊電池板產生的直流電直接轉換為交流電。微型逆變器具有獨立MPPT、系統可靠性高、易于擴展等優點。
● 組串式逆變器（String Inverter）： 將多塊串聯的太陽能電池板連接到一個逆變器。這是目前應用最廣泛的類型，具有成本相對較低、安裝維護方便等優點。

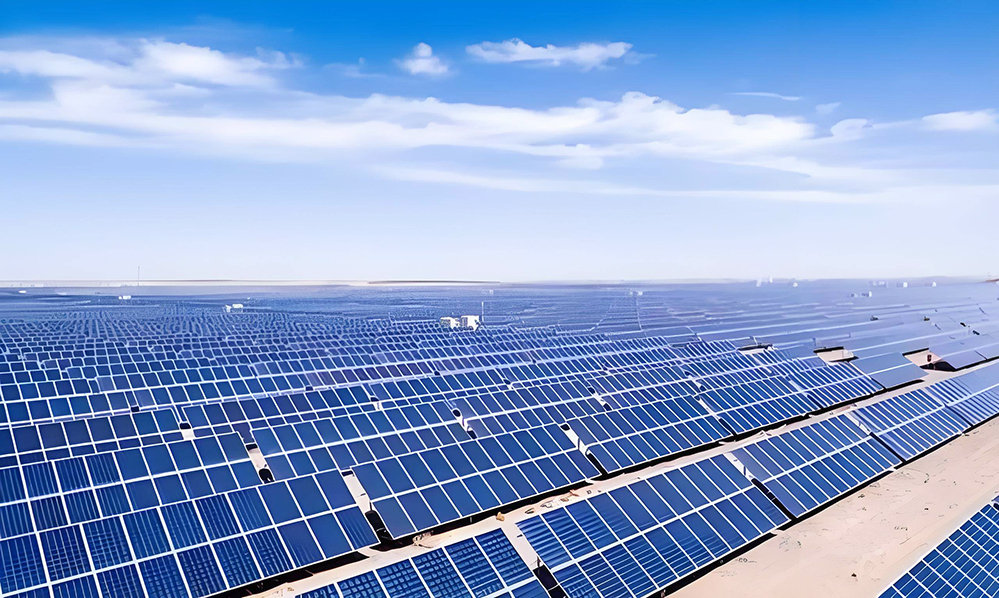

● 集中式逆變器（Central Inverter）： 通常用于大型地面電站，將大量的太陽能電池板陣列并聯后接入一臺或少數幾臺大功率逆變器。集中式逆變器功率大、成本相對較低，但MPPT精度相對較低，且系統靈活性較差。
3. 按拓?fù)浣Y(jié)構分類：
● 半橋逆變器
● 全橋逆變器
● 多電平逆變器
不同的拓?fù)浣Y(jié)構在效率、成本、諧波特性等方面有所差異，適用于不同的應用場景和功率等級。
光伏逆變器的作用
光伏逆變器在光伏發電系統中發揮著至關重要的作用，其重要性體現在以下幾個方面：
1. 能量轉換的核心： 光伏逆變器是實現太陽能轉化為可用電能的關鍵設備，沒有逆變器，太陽能電池板產生的直流電無法直接供電給交流負載或饋入電網。
2. 系統效率的保障： 通過MPPT功能，光伏逆變器能夠最大限度地提取太陽能電池板的能量，提高整個光伏發電系統的發電效率，從而減少能源浪費，縮短投資回收期。
3. 電能質量的保證： 優質的光伏逆變器能夠輸出符合電網標準的交流電，保證電網的穩定運行和用電設備的安全可靠。低質量的逆變器可能會產生過多的諧波，對電網和用電設備造成干擾和損害。
4. 系統安全性的提升： 光伏逆變器集成了多種保護功能，能夠在系統出現異常時及時切斷電路，防止事故擴大，保障人員和設備的安全。
5. 智能化管理的基礎： 現代光伏逆變器通常具備通信和監控功能，可以實時監測系統的運行狀態、發電量、故障信息等，為系統的智能化管理和遠程運維提供數據支持。一些先進的逆變器還具備無功補償、電網支撐等功能，有助于提高電網的穩定性和可靠性。
總結與展望
光伏逆變器作為光伏發電系統的核心組成部分，其性能直接關系到光伏發電系統的效率、可靠性和安全性。隨著電力電子技術的不斷發展和智能電網的建設，未來的光伏逆變器將朝著更高效率、更高可靠性、更智能化、更小型化、更低成本的方向發展。儲能型逆變器的普及將進一步提升光伏發電的靈活性和可調度性，為構建清潔、高效、智能的現代能源體系貢獻更大的力量。深入理解光伏逆變器的工作原理、分類和作用，對于推動光伏技術的進步和應用具有重要的意義。
