逆變器“隱形守護者”：導熱襯墊，不只散熱，更是性能與壽命的秘密武器！
發布：諾豐NFION
時間：2025-05-22 10:37:05
在全球清潔能源高速發展的浪潮中，光伏發電系統正以前所未有的速度走入工業與民用的各個場景。作為光伏系統中至關重要的核心組件之一，光伏逆變器（Photovoltaic Inverter）不僅承擔著直流電轉換為交流電的重任，更直接關系到整個系統的能效穩定性與安全性。而在這背后，導熱襯墊（Thermal Interface Pad）的作用常被忽視，實則是保障逆變器高效散熱、穩定運行的重要基礎。
本文將深入探討導熱襯墊在光伏逆變器中扮演的關鍵角色，并從技術機理、應用場景、選型要點等方面，帶您全面了解這一“小材料”的“大價值”。
為什么光伏逆變器的熱管理如此關鍵？
光伏逆變器在將直流電（DC）轉換為交流電（AC）的過程中，會有大量電子器件高速切換、整流與濾波，尤其是IGBT（絕緣柵雙極型晶體管）、MOSFET、驅動電路、濾波電感、控制芯片等關鍵元件，在長時間高功率工作下產生大量熱量。
如果這些熱量不能及時有效地從器件傳導出去，將會導致：
● 元器件過熱、性能衰減，甚至燒毀；
● 系統效率降低，轉換損耗上升；
● 產品壽命縮短，維護頻率增加；
● 在極端氣候下出現熱失控，誘發安全隱患。
因此，建立高效可靠的熱管理系統是光伏逆變器設計的必選項，而導熱界面材料（TIMs）則是熱傳導路徑中至關重要的一環。
導熱襯墊：光伏逆變器熱管理的核心界面材料
1. 什么是導熱襯墊？

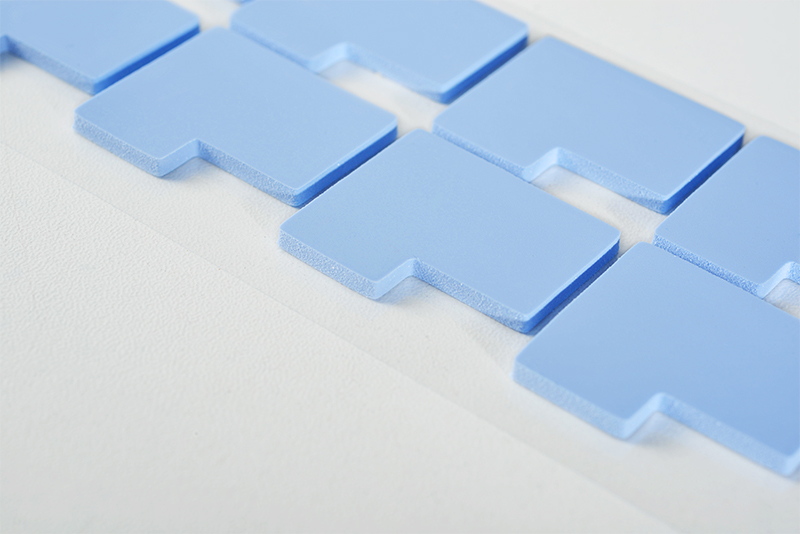

導熱襯墊是一類柔軟、高導熱、具備良好絕緣性能的導熱界面材料，用于填充發熱器件與散熱器（如鋁散熱片、冷卻片）之間的微小間隙，從而降低界面熱阻，提高熱傳導效率。
相比傳統的導熱硅脂，導熱襯墊具有：
● 安裝方便、無需涂抹；
● 不流動、不干裂、長效穩定；
● 提供電氣絕緣，提升安全性；
● 可定制尺寸厚度，適應復雜結構。
2. 在光伏逆變器中的典型應用位置：
● IGBT模塊與散熱器之間：幫助高熱流密度器件迅速導出熱量；

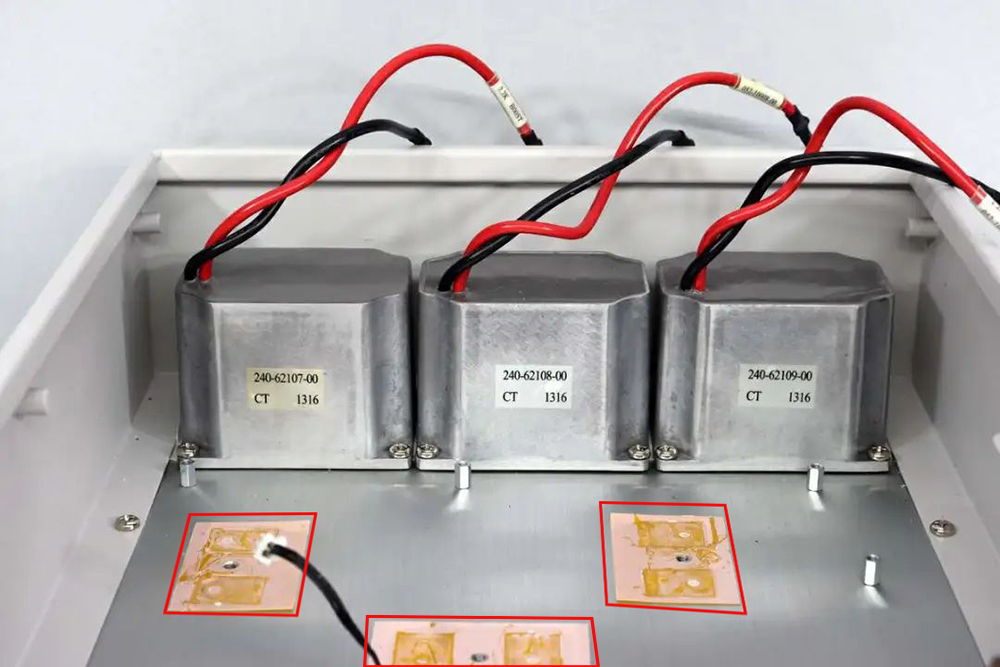

● 電感線圈底部與鋁底殼之間：填補空氣縫隙，增強對流效率；

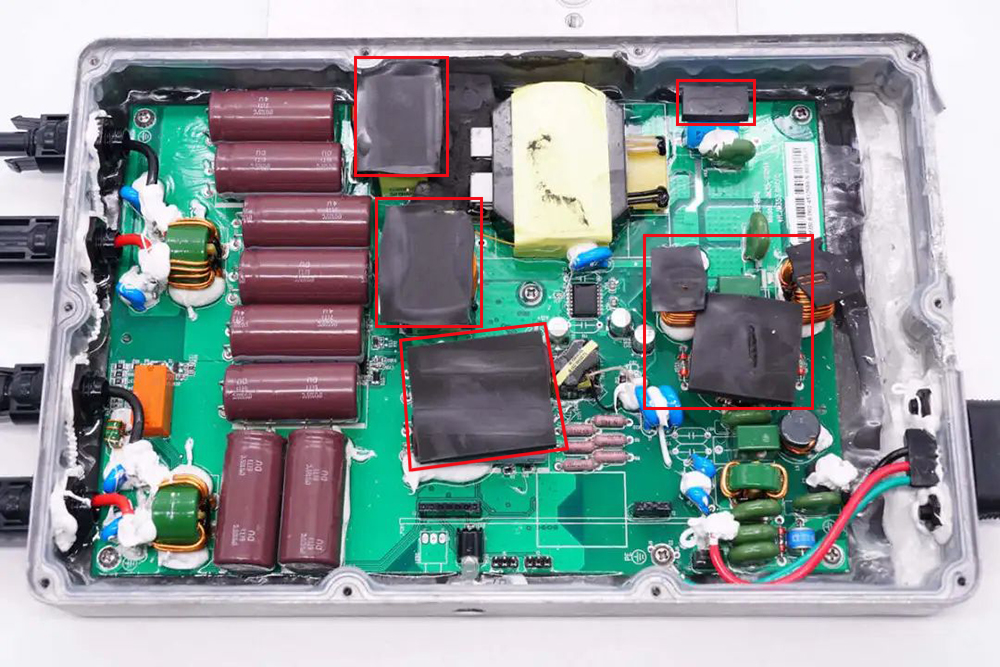

● 控制板芯片區域與金屬殼體之間：保護芯片溫度穩定；
● 整流器與鋁基板之間：增強熱傳導路徑的一致性。
通過以上多個關鍵部位的熱界面優化，導熱襯墊顯著提升整個逆變器的熱控制能力，降低器件工作溫度，延長產品生命周期。
導熱襯墊選型要點：不僅僅是“導熱系數”
在逆變器工程實踐中，選用合適的導熱襯墊不能只看W/m·K的導熱系數，還需要多維度權衡：
1. 導熱性能與熱阻匹配
導熱系數高固然重要，但實際應用中更要關注熱阻（Thermal Resistance）的總值，尤其在厚度不一的結構中更需平衡。
2. 軟硬適中，貼合性強
材料應具有適當的柔軟度，能在施加壓力后緊密貼合器件表面，提高接觸效率，避免氣泡殘留。
3. 耐高溫與環境穩定性

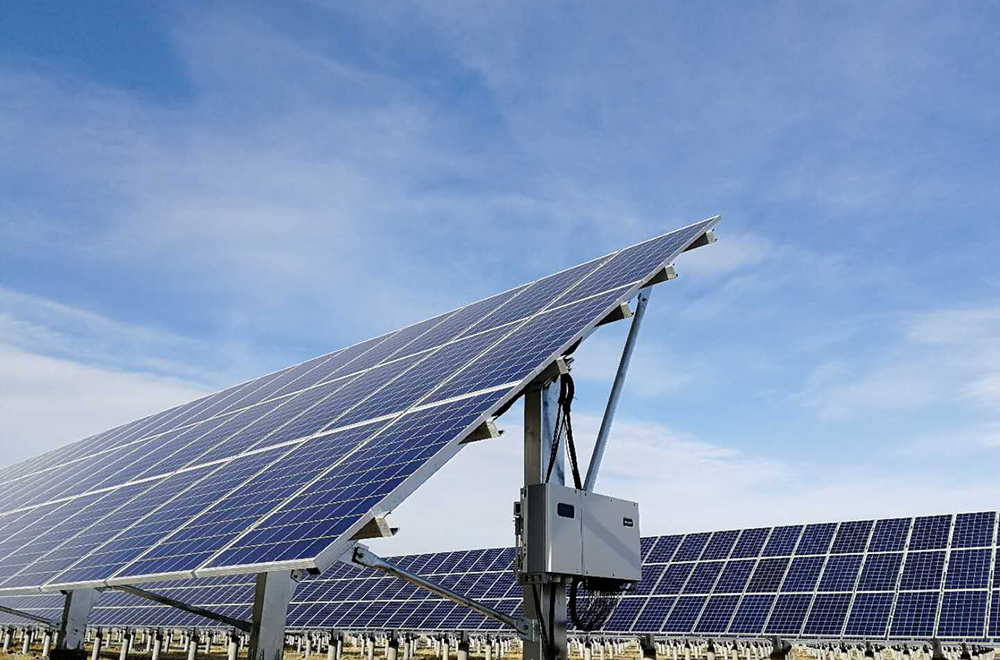

光伏逆變器多工作于高溫、日照強烈的戶外環境，導熱材料需具備耐候性、老化抗性、紫外線穩定性。
4. 電氣絕緣能力
對于高壓模塊的應用，導熱襯墊還需具備介電強度高、絕緣可靠的特點，防止擊穿風險。
5. 材料認證與可靠性測試
建議選用通過UL94 V-0阻燃認證、RoHS/REACH環保合規、經過85℃/85%濕熱老化、熱沖擊測試的成熟產品。
光伏逆變器企業如何部署導熱材料策略？
在新一代逆變器趨于高集成、小體積、大功率密度的發展趨勢下，散熱設計難度顯著提升。此時，企業應從以下方面部署導熱材料策略：
● 研發階段引入熱仿真與熱設計同步分析；
● 與材料供應商深度合作，制定定制化導熱解決方案；
● 從模塊級出發優化器件布局與熱路徑設計；
● 在量產前進行長期可靠性驗證與老化測試。
導熱襯墊不僅是材料選擇，更是一種熱管理理念的體現。
結語：導熱襯墊是光伏逆變器的“隱形守護者”
當我們談論光伏逆變器的效率、壽命與可靠性時，往往聚焦在電氣架構與算法控制，但真正能在高溫、嚴苛環境中默默“守住底線”的，是這些不起眼的導熱界面材料。導熱襯墊雖小，卻是穩定系統運行的關鍵紐帶，未來在光伏技術持續革新的過程中，其地位將愈發重要。
選擇對的導熱材料，就是為逆變器的長效運行添上一份看不見卻至關重要的“保險”。
下一次，當你看到一臺高效運轉的光伏逆變器時，不妨也為它內部那塊默默奉獻的導熱襯墊，投去一份敬意。
如需了解更多導熱材料在新能源領域的應用方案，歡迎聯系專業導熱材料制造商，獲取定制化服務與技術支持。
