固態硬盤（SSD）作為現代計算機系統中關鍵的存儲部件，其性能和穩定性在日常使用中受到溫度的顯著影響。為了確保固態硬盤在高負荷狀態下能夠高效運作，散熱問題始終是設計和應用中的一個核心問題。諾豐導熱將深入探討固態硬盤散熱硅膠片的應用位置，并分析其在散熱中的作用、選擇標準及實際應用。
固態硬盤散熱問題概述
隨著固態硬盤技術的不斷發展，特別是在數據傳輸速率和存儲容量的提升方面，硬盤的發熱量也隨之增加。尤其是在高性能的固態硬盤中，讀取和寫入操作頻繁，導致其溫度急劇升高。如果沒有有效的散熱管理，固態硬盤可能出現過熱，影響硬盤的穩定性，甚至縮短使用壽命。因此，選擇合適的散熱解決方案至關重要，而導熱材料，特別是散熱硅膠片，是解決這一問題的有效手段之一。
固態硬盤散熱硅膠片的作用
散熱硅膠片在固態硬盤中的主要作用是提供熱傳導路徑，將硬盤表面產生的熱量有效傳遞到散熱器、外殼或其他散熱組件上，確保硬盤溫度控制在安全范圍內。與傳統的金屬導熱材料不同，散熱硅膠片的特點是具有良好的彈性和可壓縮性，這使得它能夠緊密貼合硬盤表面，即使在表面不平整的情況下，也能夠保證良好的熱傳導效果。
固態硬盤散熱硅膠片的應用位置
散熱硅膠片的應用位置對于其散熱效果至關重要。通常，以下幾個位置是固態硬盤散熱硅膠片的最佳貼合區域：

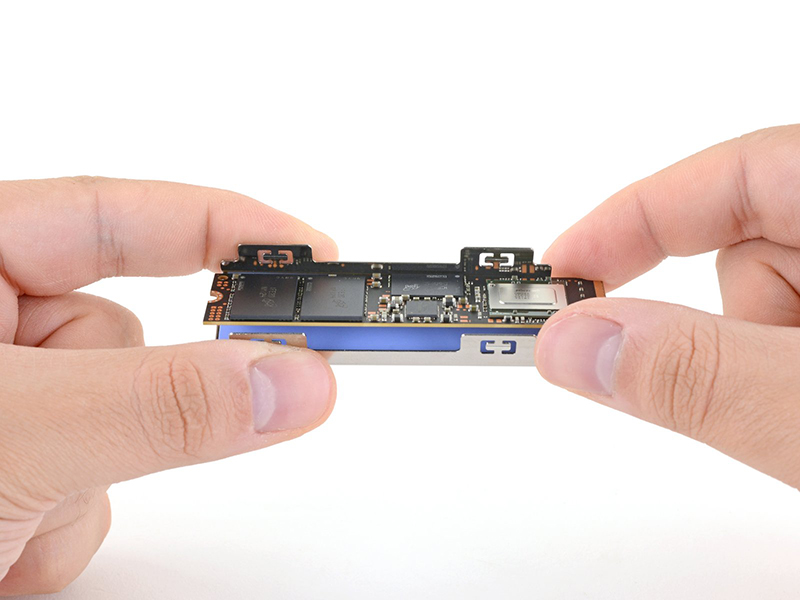

主控芯片區域
主控芯片堪稱固態硬盤的 “大腦”，它負責調度和管理 SSD 內部的各項數據讀寫操作，任務繁重，功耗也相對較高，因而成為主要的發熱源之一。散熱硅膠片貼在主控芯片表面，能夠將芯片工作時產生的熱量迅速傳導出去。通常，主控芯片位于 SSD 電路板較為顯眼的位置，一般為一塊較大的方形芯片，其表面平整光滑，便于硅膠片緊密貼合。貼合時，要確保硅膠片完全覆蓋主控芯片，不能有縫隙或氣泡殘留，否則會影響熱量傳導效率。例如，一些高端 M.2 NVMe SSD，主控芯片在持續高負載讀寫數據時，溫度可能會急劇上升，如果沒有良好的散熱措施，不僅會導致性能下降，甚至可能因過熱觸發降頻保護機制，嚴重影響使用體驗。
閃存芯片區域
閃存芯片是存儲數據的核心部件，在 SSD 進行數據寫入、擦除等操作時，閃存芯片內的晶體管頻繁開關，同樣會產生熱量。雖然單個閃存芯片的發熱相對主控芯片來說較為分散，但多個閃存芯片累積起來的熱量也不容小覷。尤其是在一些大容量 SSD 中，閃存芯片數量較多，它們緊密排列在電路板上。散熱硅膠片可以貼在這些閃存芯片組上，幫助熱量均勻散發。需要注意的是，由于閃存芯片之間存在一定的間距，在粘貼硅膠片時要保證硅膠片與每一片閃存芯片都有良好接觸，以形成有效的散熱通道。以常見的 2.5 英寸 SATA SSD 為例，其內部的閃存芯片分布在電路板兩側，此時可以根據芯片布局裁剪合適尺寸的硅膠片進行貼合，讓熱量盡快傳導至 SSD 的金屬外殼或外接散熱器上。
緩存芯片
部分高性能固態硬盤配備了獨立的緩存芯片，用于臨時存儲數據，以加速讀寫操作。緩存芯片的工作頻率較高，在頻繁的數據交互過程中也會產生熱量。當 SSD 面臨大量碎片化小文件讀寫任務時，緩存芯片的負載會顯著增加，發熱愈發明顯。如果你的 SSD 有緩存芯片，一般為體積較小、靠近主控芯片的一顆芯片，將散熱硅膠片貼在其表面，能有效輔助散熱，保障緩存芯片穩定運行，進而提升整個 SSD 的讀寫性能。像一些企業級 SSD，對緩存的依賴度很高，持續的數據吞吐使得緩存芯片時刻處于高負荷狀態，優質的散熱硅膠片在此場景下就顯得尤為重要，能確保緩存不因過熱而出現數據錯誤或性能衰減。
PCB板背面
除了主控芯片和閃存芯片，固態硬盤的PCB板背面也可能產生熱量。在一些高性能固態硬盤中，背面的元件同樣需要散熱。散熱硅膠片可以貼附在PCB板背面的發熱元件上，通過傳導熱量，將其傳遞到外部散熱裝置。這種散熱方式可以有效降低整個硬盤的溫度，提升其整體性能。
金屬外殼接觸區域
許多固態硬盤采用金屬外殼，金屬具有良好的熱傳導性，能夠有效將熱量傳導到外部環境。然而，硬盤與金屬外殼之間的接觸面可能存在一定的間隙，導致熱量傳導不暢。此時，使用散熱硅膠片填充這些空隙，確保硬盤表面與金屬外殼緊密接觸，能夠提高散熱效率。

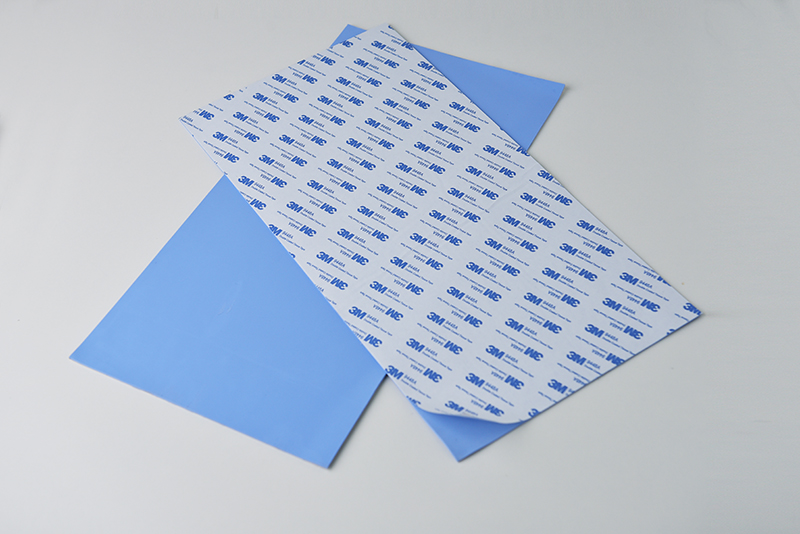

散熱硅膠片的選擇標準
在選擇合適的散熱硅膠片時，必須考慮多個因素，以確保其能夠滿足固態硬盤的散熱需求。主要的選擇標準包括：
● 導熱性能：導熱系數是衡量散熱硅膠片效果的關鍵指標。導熱系數越高，熱量傳導的效率越好，能夠更快地將熱量從硬盤傳導到散熱器或外殼。一般來說，導熱系數在2 W/m·K以上的散熱硅膠片已足夠滿足大多數固態硬盤的散熱需求。
● 厚度與壓縮性：硅膠片的厚度直接影響其適應性和熱傳導性能。過厚的硅膠片可能會影響熱量的傳導，而過薄則可能無法充分填充接觸面上的間隙，導致散熱效果不佳。因此，選擇適當厚度的硅膠片，并確保其具有一定的壓縮性，能夠在硬盤和散熱器之間形成良好的熱接觸。
● 耐高溫性能：固態硬盤在高負荷工作時，表面溫度可能會達到較高的水平。因此，散熱硅膠片必須具有良好的耐高溫性能，避免在高溫環境下發生變形或失效。通常，耐溫范圍應在-40℃到+200℃之間。
● 電氣絕緣性：許多固態硬盤內部包含敏感的電子元件，選擇具有良好電氣絕緣性的散熱硅膠片，能夠有效避免短路或其他電氣故障的發生。
粘貼散熱硅膠片的步驟與注意事項
1. 清潔表面
在粘貼散熱硅膠片之前，務必清潔SSD和散熱器的接觸面，去除灰塵和油污，以確保良好的熱傳導。
2. 測量與裁剪
根據SSD芯片的大小和位置，精確測量并裁剪散熱硅膠片，確保其完全覆蓋發熱部件，同時避免超出芯片邊緣。

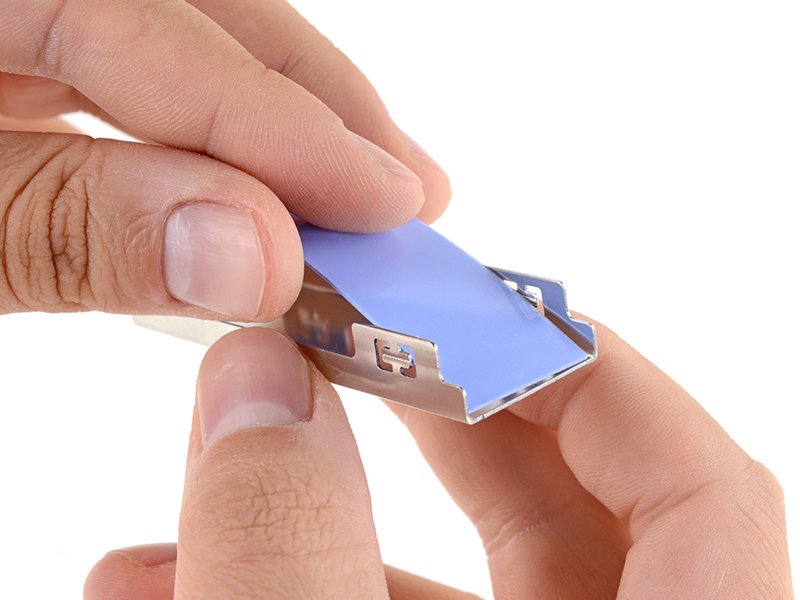

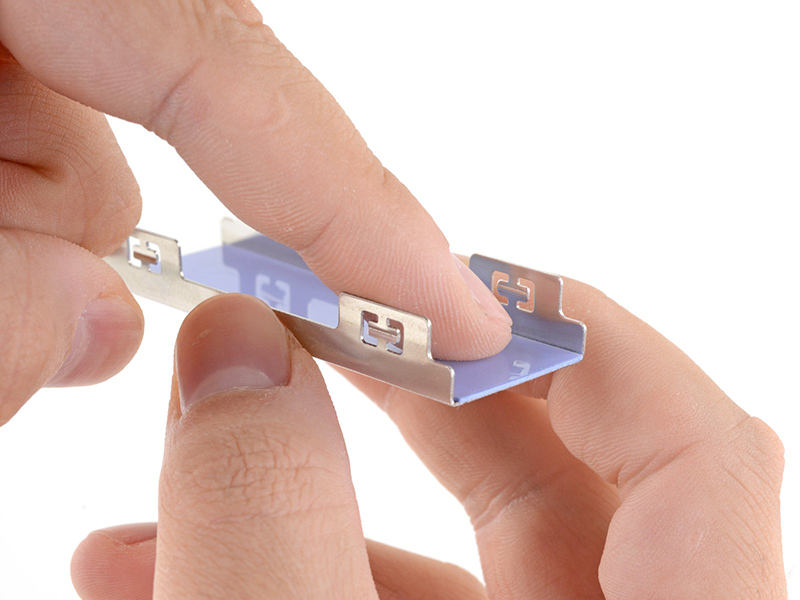

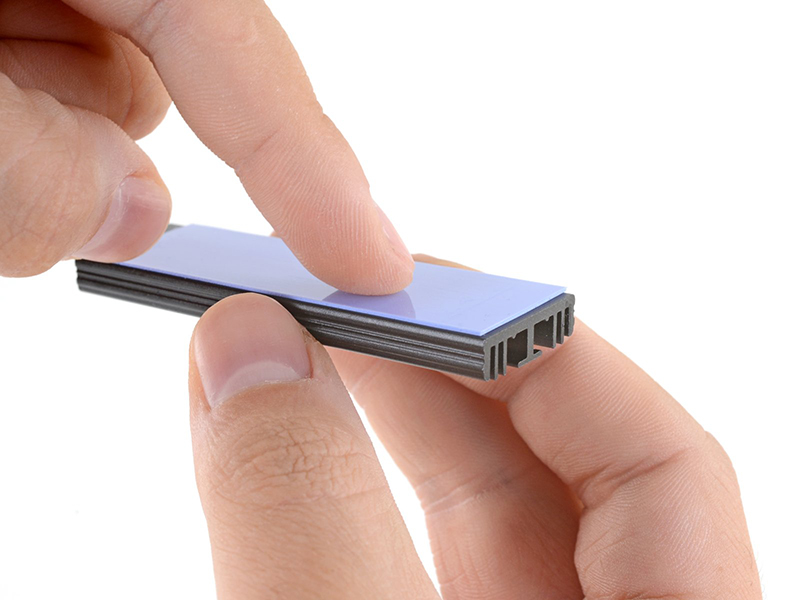

3. 均勻粘貼
將裁剪好的散熱硅膠片輕輕放置在目標位置，用手指或工具均勻按壓，確保其與芯片表面緊密貼合，無氣泡和褶皺。

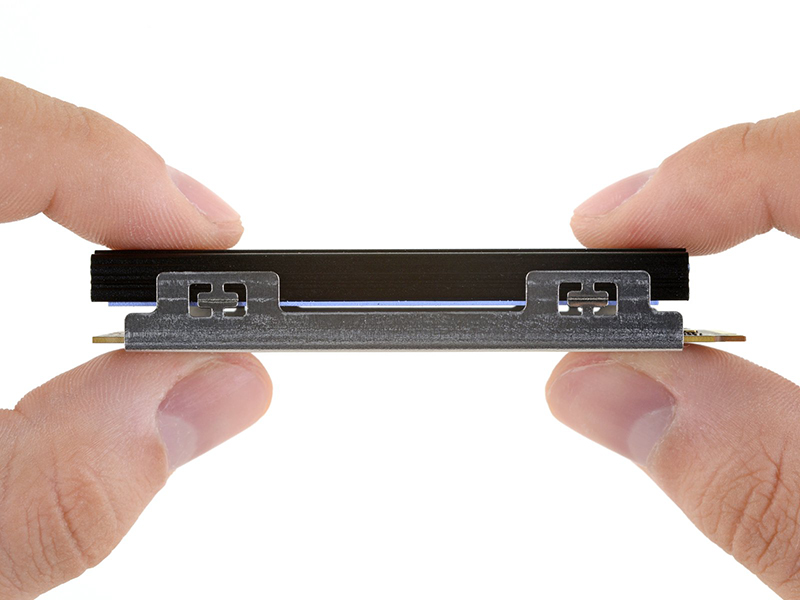

4. 檢查與固定
粘貼完成后，檢查散熱硅膠片是否牢固，必要時使用固定夾或膠帶輔助固定，防止其移位。
結論
固態硬盤的散熱管理是確保其穩定性和延長使用壽命的重要環節，而散熱硅膠片作為一種高效的導熱材料，在固態硬盤散熱中發揮著至關重要的作用。通過將散熱硅膠片貼合在主控芯片、閃存芯片、緩存芯片、PCB背面以及金屬外殼接觸區域等關鍵位置，能夠有效地降低硬盤的工作溫度，防止過熱對性能和硬盤壽命造成影響。
選擇合適的散熱硅膠片，不僅要考慮其導熱性能，還需要關注其厚度、壓縮性、耐高溫性及電氣絕緣性等特性。這些因素直接影響散熱效果和硬盤的工作穩定性。因此，在設計和使用固態硬盤時，合理選擇并精確安裝散熱硅膠片，不僅能提升硬盤的散熱效率，還能顯著提高硬盤的可靠性和耐用性。
總的來說，隨著固態硬盤技術的不斷發展，散熱硅膠片將在未來的高性能硬盤中扮演更加重要的角色，成為解決高功耗硬盤散熱問題的核心材料之一。對于用戶而言，了解散熱硅膠片的應用位置和選擇標準，能夠在選購和使用固態硬盤時做出更為明智的決策，從而確保硬盤在長期使用過程中保持最佳性能。
