可控硅是什么？它是如何工作的？
發布：諾豐NFION
時間：2024-12-02 11:26:55

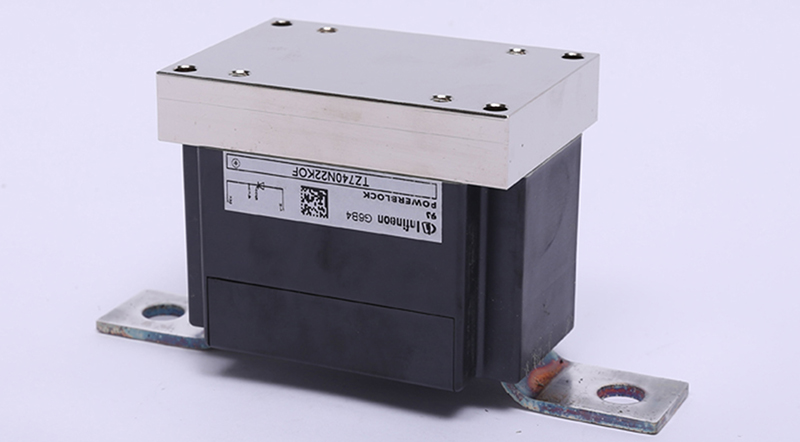

在現代電子技術中，可控硅（Silicon Controlled Rectifier，簡稱SCR）是一種重要的半導體器件，廣泛應用于電力控制、電動機調速、變頻器、加熱器控制等領域。可控硅因其獨特的工作原理和控制特性，成為了功率電子學中的關鍵元件之一。諾豐將深入探討可控硅的定義、工作原理、特性及應用，幫助讀者全面理解這一器件。
可控硅的定義

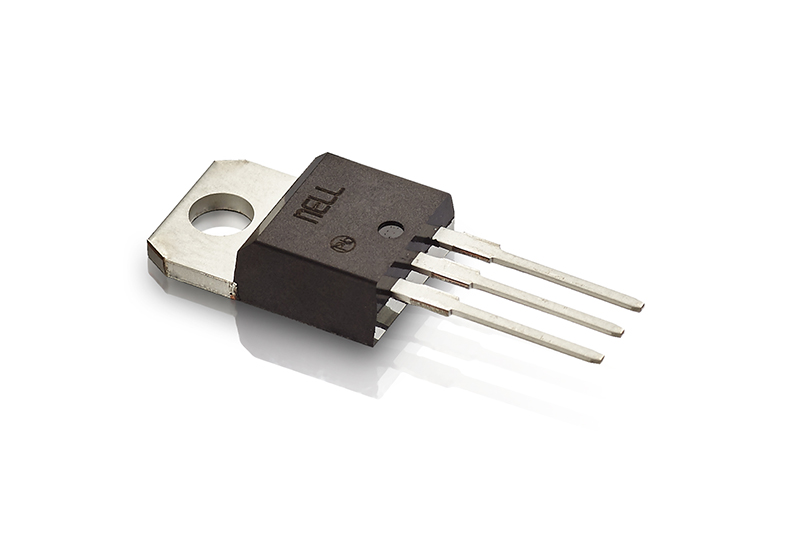

可控硅是一種由四層半導體材料構成的器件，具有三結結構。它屬于一種受控整流器，其作用是根據控制信號調整電流的導通與截止狀態，從而實現電流的精確控制。與傳統的二極管不同，二極管一旦導通便無法停止導電，而可控硅則可以通過外部觸發信號來控制其導通與關斷，具有極高的控制性。
可控硅的基本結構包括四層交替排列的半導體材料，分別為P型和N型。通過特定的觸發信號，可控硅的導通狀態可以被精確控制，這種特性使得它在工業自動化、變頻調速等應用中有著廣泛的使用。
可控硅的工作原理
可控硅的工作原理可以從它的結構和觸發方式入手進行分析。可控硅的核心是由四層半導體材料（PNPN結構）組成的，形成三個PN結。其工作原理如下：
● 觸發導通：當施加一個正向電壓到可控硅的柵極（Gate），并且柵極電流足夠大時，會導致內部的P-N結發生反向擊穿，進而讓電流通過可控硅的主電流路徑，進入導通狀態。此時，電流可以自由地通過可控硅。
● 維持導通：一旦可控硅進入導通狀態，即便柵極的控制信號去除，它依然會繼續導通，直到外部電流流向為零（電流逆轉）時，它才會停止導通。
● 關斷：為了讓可控硅停止導通，必須使電流的方向發生改變。通常，只有當通過可控硅的電流降到零或反向時，器件才會恢復到關閉狀態，停止導電。
這一特性使得可控硅不僅能夠作為整流器使用，還能夠用于變流、調速、調光等應用中，表現出靈活的控制能力。
可控硅的特點
可控硅相比其他半導體器件（如二極管或三端穩壓器）具有一些獨特的特點，使其在功率控制中發揮著重要作用。主要特點包括：
● 高功率控制能力：可控硅能夠承受較大的電壓和電流，適用于高功率的電力系統。
● 控制靈活性：可控硅的柵極觸發信號能夠精確控制其導通和關斷，賦予系統很高的控制精度。
● 快速響應：一旦觸發，導通速度較快，可以迅速切換電流狀態。
● 耐用性和可靠性：可控硅適應惡劣的工作環境，在高溫、強電磁場等條件下仍能夠穩定工作，具有較長的使用壽命。
這些優點使得可控硅在許多高頻、高功率的電力控制系統中不可或缺。
可控硅的應用
可控硅因其優秀的電流控制能力，在許多領域得到了廣泛應用。以下是可控硅的一些典型應用場景：
● 電機調速：在電動機控制系統中，通過調節可控硅的觸發時刻，可以控制電機的轉速，進而實現變頻調速。
● 變頻器：在交流變頻器中，利用可控硅實現頻率調節，從而達到電壓和頻率的控制，優化電力使用。
● 電力傳輸：可控硅在高壓直流輸電（HVDC）系統中起到整流和逆變作用，調節電流的方向和電壓，確保電力的高效傳輸。
● 加熱器控制：在工業加熱器系統中，利用可控硅調節電流大小，控制加熱功率，從而精確調控加熱溫度。
● 電源穩壓：可控硅被用作電源調節器和穩壓器，維持電流的穩定，防止電壓波動對設備造成損害。
可控硅與其他半導體器件的比較
可控硅與其他常見的半導體器件，如二極管、晶閘管（TRIAC）、場效應管（MOSFET）等有顯著的差異。以下是它們的比較：
| 特性 | 可控硅（SCR） | 二極管 | 晶閘管（TRIAC） | MOSFET |
| 控制方式 | 通過柵極觸發信號 | 無控制信號 | 雙向控制 | 電壓控制 |
| 導通保持 | 導通后不需要柵極信號 | 一旦導通無法停止 | 可雙向導通 | 需要保持電壓 |
| 應用范圍 | 高功率、變頻調速 | 低功率整流 | 小功率交直流控制 | 高頻高效開關 |
| 響應速度 | 較慢 | 極快 | 較慢 | 極快 |
結論
可控硅作為一種重要的半導體器件，憑借其能夠控制大功率電流的特性，廣泛應用于電力控制、電動機調速、變頻器等領域。它的工作原理、特點以及在現代電力電子中的應用展示了它在技術上的獨特優勢。隨著功率電子技術的進步，可控硅的應用將繼續拓展，為智能電力系統和自動化控制技術的發展提供支持。
