在現代電子設備的設計與制造中，熱管理成為了不可忽視的課題。隨著設備性能的提升，產生的熱量也不斷增加，這就要求高效的熱傳導材料來幫助散熱。硅基導熱墊片，作為一種常見的熱管理材料，憑借其優異的熱傳導性和可靠性，廣泛應用于計算機、通訊、汽車電子等多個領域。諾豐導熱將深入探討硅基導熱墊片的定義、作用、優缺點，并分析其在不同應用場景中的適用性。
硅基導熱墊片的定義

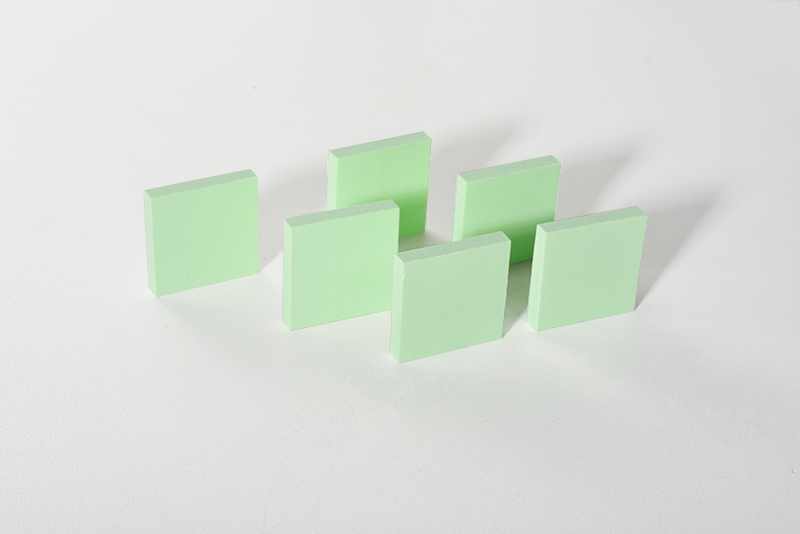

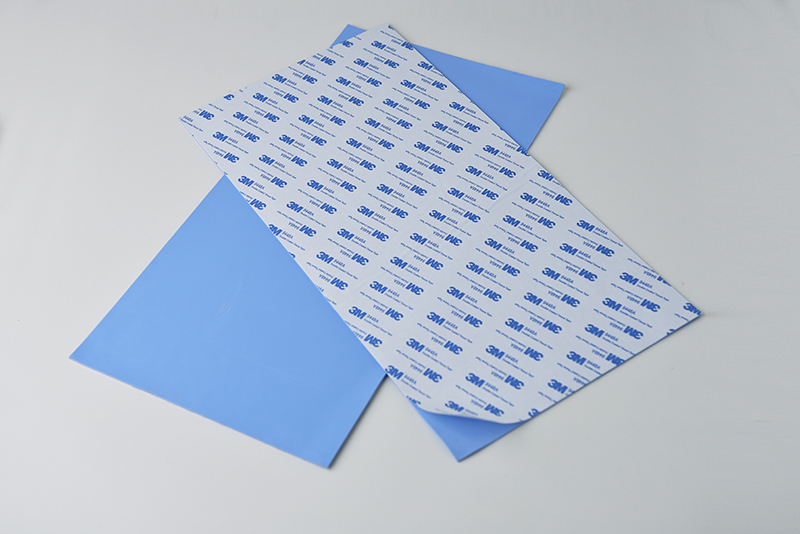

硅基導熱墊片（Silicone Based Thermal Pad）是一種以硅橡膠為基礎的熱傳導材料，通常在其結構中加入導熱填料（如氧化鋁、氮化硅等），以提高其熱導性能。該材料通常呈軟性狀，具有一定的彈性，可以在工作過程中填充電子元件與散熱器之間的微小間隙，從而實現熱量的高效傳導。
硅基導熱墊片不僅具有良好的熱導性，還具備優異的電氣絕緣性和機械柔性。其使用場合多為高功率電子元件，如CPU、GPU、LED照明、光電子設備等。
硅基導熱墊片的作用
1. 熱傳導與散熱
硅基導熱墊片的主要功能是實現熱量的傳導。電子設備中的元件在工作時會產生大量熱量，如果這些熱量不能有效散發，設備的工作效率會下降，甚至可能導致損壞。通過硅基導熱墊片的使用，能夠將熱量從高溫元件傳導至散熱器或外部環境，從而有效降低設備溫度，保障設備的穩定運行。
2. 電氣絕緣
硅基導熱墊片具有良好的電氣絕緣性，可以防止熱傳導過程中出現電流泄漏或短路問題，確保電子設備的安全性。尤其是在對電氣隔離要求較高的設備中，硅基導熱墊片常被用于保護電路。
3. 填充不平表面
硅基導熱墊片具有一定的軟性和彈性，可以填充散熱器與電子元件之間的微小不平表面，確保熱量傳導的最大化。即使在表面不平整的情況下，它也能確保密接接觸，避免因接觸不良而影響散熱效果。
4. 減震與抗震
硅基導熱墊片具有較好的減震性，能夠在設備工作過程中緩解振動對元件的影響，延長設備的使用壽命。在高頻、高溫環境下，良好的抗震性能尤為重要，尤其是在便攜式電子設備中更為常見。
硅基導熱墊片的優缺點
優點
1. 高效的熱傳導性
硅基導熱墊片通過加入導熱填料，能夠提供較高的熱導率，通常可以達到1.0-12.0 W/m·K，滿足大多數電子元件的散熱需求。相比其他材料，硅基導熱墊片在軟性和熱導率之間取得了較好的平衡。
2. 優異的電氣絕緣性能
作為絕緣材料，硅基導熱墊片具有較高的電絕緣強度，即使在較高電壓下也能有效防止電流泄漏，因此廣泛用于對電氣安全性要求較高的應用場合。
3. 易于加工與使用

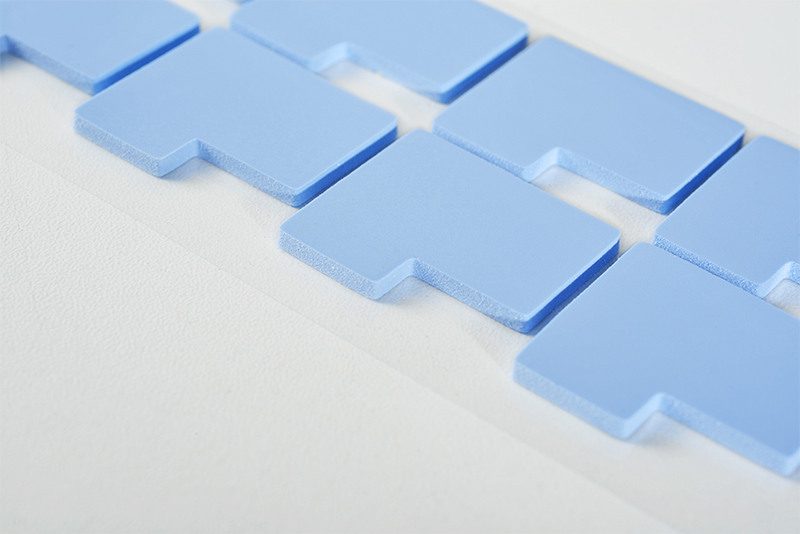

硅基導熱墊片具有良好的加工性，可以根據實際需求切割成不同形狀和尺寸，安裝方便，不需要復雜的設備和工藝，降低了使用和制造成本。
4. 良好的耐溫性
硅基導熱墊片可以在較寬的溫度范圍內穩定工作。一般情況下，硅基材料的耐溫范圍可達-40℃至200℃，滿足大多數電子設備在不同環境下的使用需求。
5. 柔性與適應性
硅基導熱墊片具有一定的柔性，可以適應不同形狀和尺寸的表面，確保良好的接觸，增加熱傳導效率。它的彈性使其能夠在受壓時保持較好的壓縮性能。
缺點
1. 易受環境影響
硅基導熱墊片的熱導性能可能會受到環境因素的影響，如濕度、溫度變化等。特別是在高溫環境下，硅基材料可能會發生老化，導致性能下降。
2. 機械強度較低
盡管硅基導熱墊片具有一定的柔性和彈性，但相對于金屬散熱材料，其機械強度較低，可能在受到較大外力時發生變形或破裂。因此，在一些要求較高的應用場合，可能需要增加機械支撐。
3. 成本較高
相比于傳統的導熱膠或熱導膜，硅基導熱墊片的成本較高。這主要是由于其原材料成本以及生產工藝的特殊性。在預算有限的情況下，可能需要根據實際需要權衡其使用。
硅基導熱墊片的應用領域
硅基導熱墊片因其優異的性能，廣泛應用于多個行業。以下根據不同行業對其應用場景進行詳細分類，并列舉具體的典型產品和應用設備。
1. 消費電子行業
在消費電子設備中，元件的小型化與性能的提升對散熱提出了更高要求。硅基導熱墊片憑借柔性和良好的導熱性，成為確保設備穩定運行的重要材料。
● 智能手機和平板電腦
● 用于芯片（CPU、GPU）、內存芯片和無線充電模塊的散熱。
● 例如：安裝在手機主板與中框之間，填充不規則的空隙以優化散熱路徑。
● 筆記本電腦與臺式機

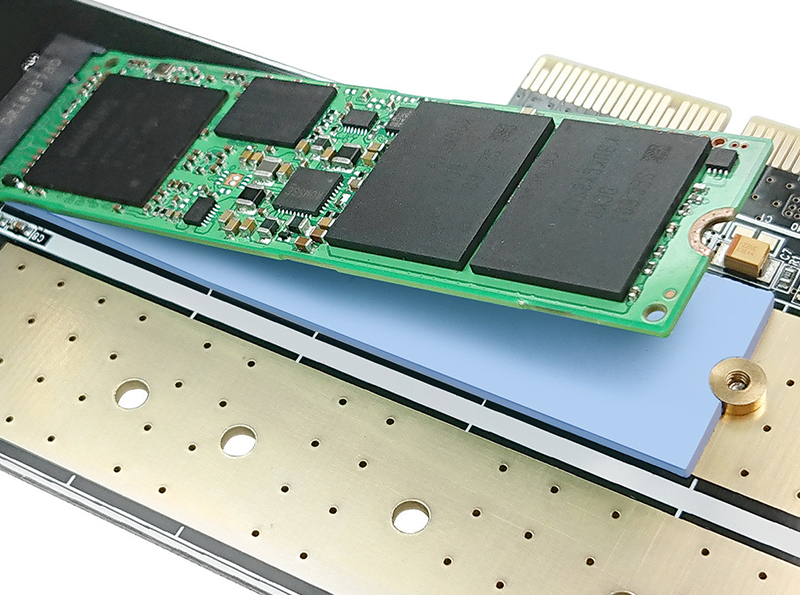

● 應用于CPU、GPU、VRM電源模塊和固態硬盤（SSD）控制器等關鍵部位。
● 例如：用于CPU散熱器底座與芯片表面之間，替代傳統導熱硅脂以增強散熱效率。
● 游戲設備（如PS4、Xbox）
● 用于散熱模塊與處理器之間，例如PS4主板上的APU芯片與散熱器之間，提升游戲機長時間運行時的散熱性能。
2. 汽車電子行業
汽車電子設備工作環境復雜，經常面臨高溫、高濕和振動等挑戰，硅基導熱墊片的耐高溫性與抗震性能使其成為理想選擇。
● 新能源汽車電池管理系統（BMS）
● 用于電池組模塊之間的熱管理，確保各電池單元溫度均衡，防止過熱或過冷。
● 例如：在動力電池組和冷卻板之間使用硅基導熱墊片，優化電池的散熱性能。
● 車載控制單元（ECU）與逆變器
● 應用于汽車的發動機控制單元、電機驅動模塊和功率模塊的散熱。
● 例如：填充在逆變器的功率器件和散熱器之間，提高能量轉換效率并延長組件壽命。

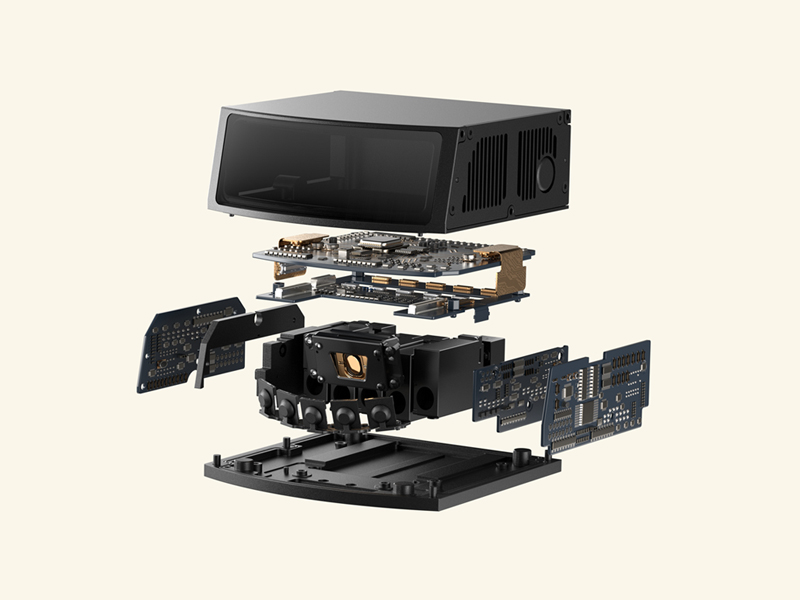

● 車載LED燈與激光雷達（LiDAR）
● LED燈具的高亮度工作導致熱量積聚，需使用硅基導熱墊片來散熱。
● 激光雷達的發射器和接收器模塊中也需要導熱材料來維持性能穩定。
3. 通訊設備行業
隨著5G、物聯網等技術的發展，通訊設備的高速運轉產生大量熱量，對散熱提出了更高的要求。
● 基站設備
● 用于射頻模塊、功率放大器（PA）和天線陣列的散熱。
● 例如：在基站天線中的功率放大器模塊與散熱片之間填充硅基導熱墊片，提升設備散熱效率。
● 路由器和交換機
● 應用于CPU芯片和電源模塊的散熱，尤其是高端企業級路由器。
● 例如：在高性能路由器主板芯片與金屬外殼之間應用硅基導熱墊片，確保長時間穩定運行。

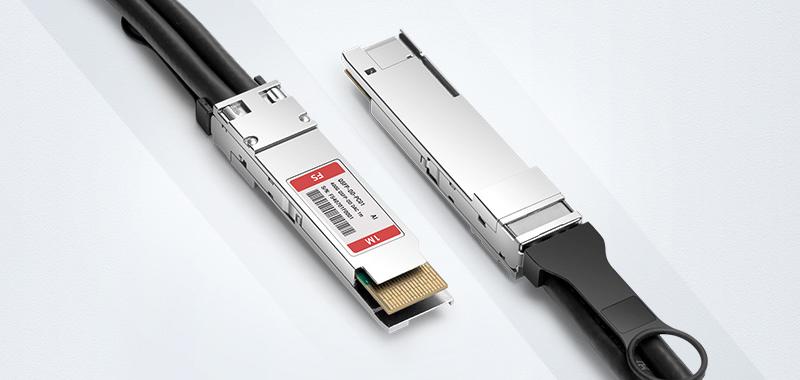

● 光通信設備
● 用于光模塊和光收發器的散熱。
● 例如：在光電芯片與散熱器之間填充硅基導熱墊片，防止高溫影響數據傳輸質量。

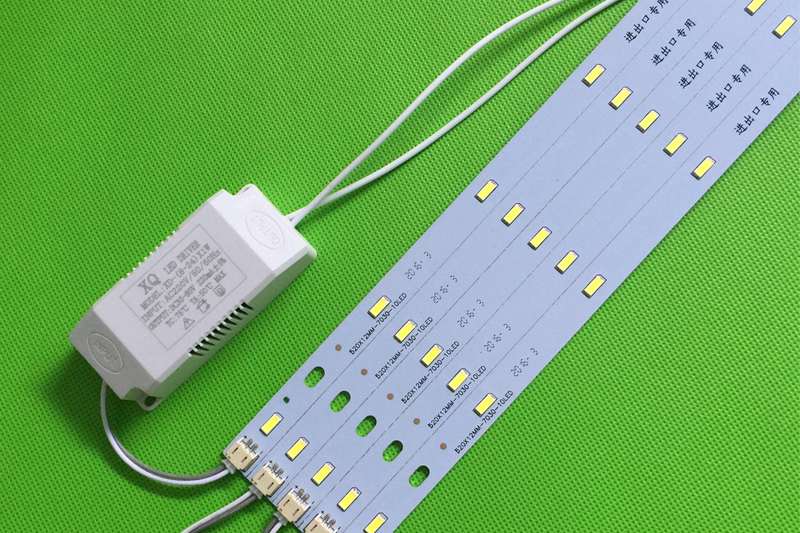

4. LED照明行業
LED光源具有高亮度、低能耗的特點，但其發光效率與熱管理密切相關。硅基導熱墊片在LED散熱中發揮重要作用。
● 高功率LED燈具
● 用于LED芯片與散熱器基板之間的熱管理。
● 例如：在舞臺燈、工業燈和隧道燈中，使用硅基導熱墊片確保熱量快速傳遞。
● LED電視與顯示屏
● 用于驅動電路與散熱基板之間，確保顯示設備長時間運行不出現過熱現象。
● 例如：在大尺寸LED顯示屏的電源模塊散熱中使用硅基導熱墊片。

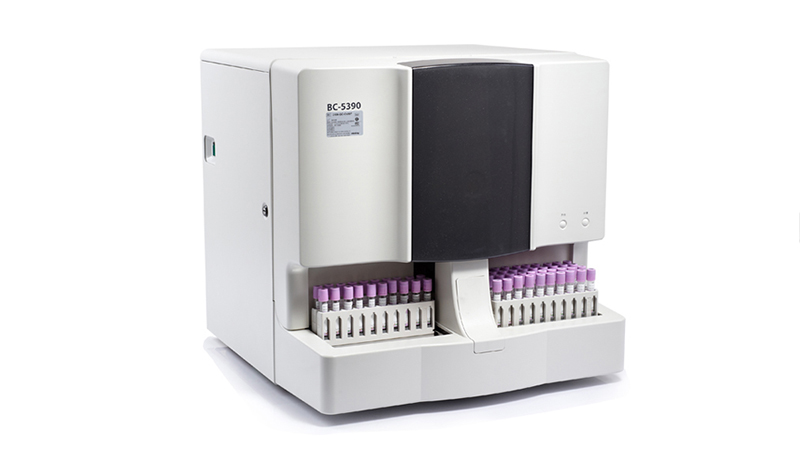

5. 醫療設備行業
醫療設備通常需要長時間穩定運行，同時對熱管理的可靠性要求極高。
● 影像診斷設備（CT、MRI、超聲波）
● 用于散熱模塊與電子元件之間的熱傳導。
● 例如：在CT掃描儀的功率模塊或傳感器電子元件中，填充硅基導熱墊片以維持設備溫度穩定。
● 便攜式醫療設備
● 應用于血糖儀、便攜式心電監測儀的熱管理。
● 例如：填充在便攜設備的處理器與散熱組件之間，確保使用中的設備不因發熱導致性能下降。
6. 工業與能源設備行業
工業設備和能源系統中涉及大功率元件的熱管理，硅基導熱墊片因其耐用性和可靠性而被廣泛采用。
● 工業控制設備
● 用于變頻器、伺服驅動器和工業計算機的散熱。
● 例如：在變頻器的功率模塊和散熱器之間使用硅基導熱墊片，提高設備散熱能力。

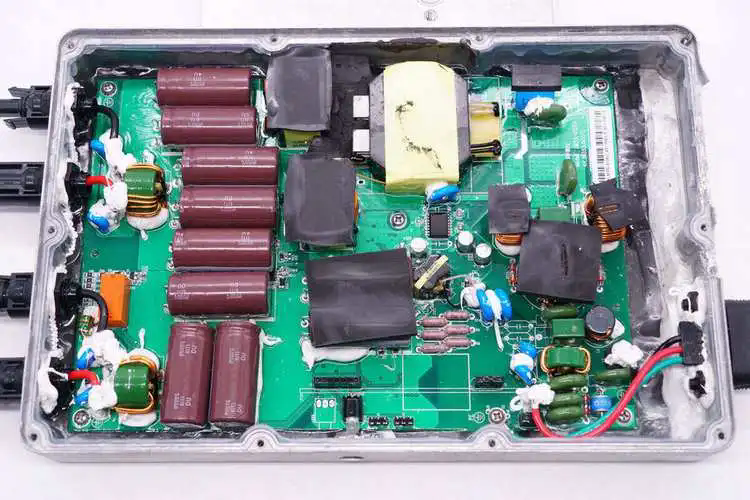

● 光伏逆變器
● 用于太陽能逆變器的IGBT模塊與散熱片之間的熱傳導。
● 例如：在光伏電站逆變器中，使用硅基導熱墊片保障系統運行效率。
● 風力發電設備
● 用于電機控制模塊和變流器的散熱。
● 例如：在風機變流器模塊中使用硅基導熱墊片，提升熱管理性能。
7. 數據中心與云計算
數據中心中的服務器、高性能計算設備需要高效的熱管理來支持大規模數據處理。
● 服務器與存儲設備
● 應用于CPU、GPU和存儲設備的散熱。
● 例如：在刀片服務器和存儲陣列中，硅基導熱墊片用于CPU與散熱模塊之間的熱傳遞。
● 高性能計算（HPC）設備
● 用于冷卻計算集群中的處理器和內存模塊。
● 例如：在GPU集群的散熱系統中，硅基導熱墊片有效降低設備核心溫度。
硅基導熱墊片在消費電子、汽車電子、通訊設備、LED照明、醫療設備、工業與能源設備以及數據中心等行業中展現了強大的適用性和可靠性。針對每種具體設備的熱管理需求，硅基導熱墊片能夠提供靈活、穩定的散熱解決方案，是保障電子設備高效運行不可或缺的熱管理材料。
結論
硅基導熱墊片憑借其良好的熱傳導性能、優異的電氣絕緣性和柔性，成為現代電子設備中不可或缺的熱管理材料。盡管它在熱導率和機械強度上存在一定局限，但憑借其獨特的優勢，在眾多行業中占據了重要地位。隨著科技的進步和材料科學的發展，硅基導熱墊片有望進一步提高其性能，滿足更加復雜和高效的散熱需求。
