導熱硅膠墊概述

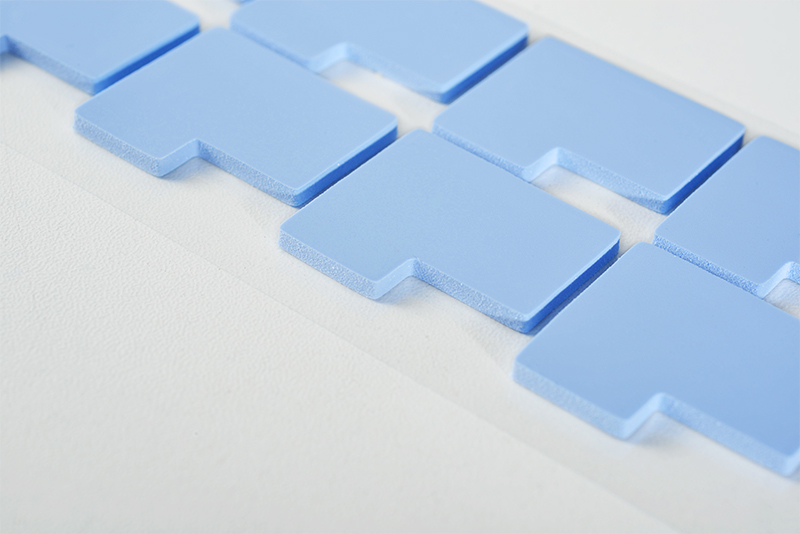

導熱硅膠墊是一種以硅橡膠為基材，并添加了導熱填料的高分子復合材料。其主要作用是填充電子元器件與散熱器之間的縫隙，提高熱傳導效率，以確保電子設備的穩定運行。導熱硅膠墊的核心在于其材質的選擇與配比，這不僅決定了其導熱性能，還影響到其柔軟性、絕緣性及耐久性。
導熱硅膠墊的基材通常為硅橡膠，這是一種由硅氧鏈組成的彈性體材料，具有優異的耐高低溫性能、絕緣性以及化學穩定性。此外，硅橡膠還具備較高的柔韌性，使得導熱硅膠墊能夠緊密貼合不規則表面，減少接觸熱阻。
為了提高硅膠墊的導熱性能，導熱硅膠墊生產廠家會在硅橡膠基材中添加各種導熱填料。這些填料通常包括氧化鋁（Al?O?）、氮化硼（BN）、氧化鎂（MgO）等，它們具有優異的熱導率，通過與硅膠基材的混合，顯著提高了導熱硅膠墊的熱傳導效率。

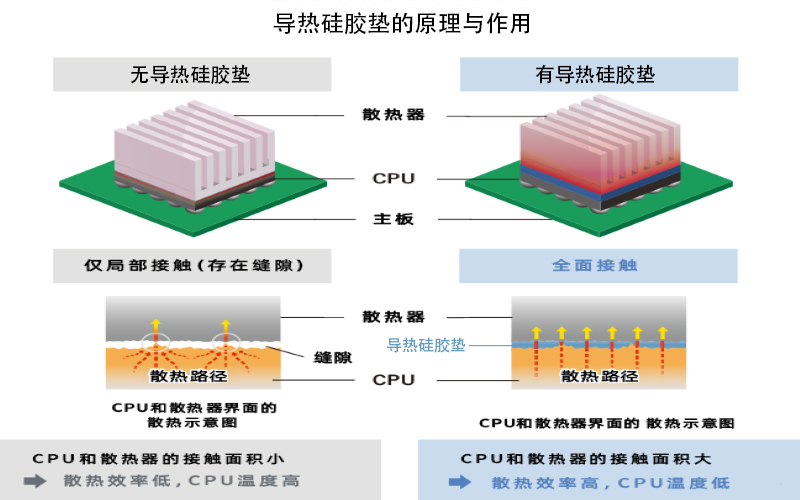

導熱硅膠墊的原理
導熱硅膠墊的基本原理在于其填充和導熱功能的結合。電子元器件在運行時會產生大量的熱量，這些熱量如果無法及時散發，會導致元器件溫度過高，進而影響設備的性能和壽命。由于電子元器件與散熱器表面通常存在微小的凹凸不平或縫隙，導致兩者之間的直接接觸面積有限，熱量的傳導效率因此受到限制。
導熱硅膠墊正是通過填充這些縫隙，增加電子元器件與散熱器之間的有效接觸面積，從而大幅度提高了熱傳導效率。其工作原理可以分為以下幾個步驟：
1. 填充縫隙
導熱硅膠墊具有良好的柔韌性，可以在施加一定壓力后，緊密填充在元器件與散熱器之間的空隙中。這種緊密的填充極大地減少了空氣的存在，而空氣作為熱的不良導體，其存在會大大降低熱傳導效率。因此，通過導熱硅膠墊的填充，接觸界面上空氣的比例被大幅減少。
2. 提供熱傳導通道
導熱硅膠墊中的導熱填料，例如氧化鋁、氮化硼等，其本身具有較高的熱導率。這些導熱填料在硅橡膠基材中均勻分布，當熱量從電子元器件傳遞到導熱硅膠墊時，這些填料形成了一個高效的熱傳導通道，使熱量能夠迅速從元器件表面傳遞到散熱器，從而實現熱量的有效散發。
3. 保持電氣絕緣
盡管導熱硅膠墊需要高效傳導熱量，但其材料組合還必須保證良好的電氣絕緣性。硅橡膠作為基材具備優秀的絕緣性能，能夠在導熱的同時防止電流泄漏，避免對電子元器件和設備造成潛在的電氣危害。這種特性使導熱硅膠墊不僅僅在熱管理中發揮作用，還起到了一定的保護作用。
4. 吸收振動和應力
在很多應用場景下，電子設備在工作時會產生一定的振動或受到外部機械應力的影響。導熱硅膠墊由于其良好的柔韌性和彈性，可以吸收這些振動和應力，減少對元器件的損傷。此外，這種柔軟的特性也保證了在溫度變化或設備老化的過程中，導熱硅膠墊能夠始終保持與元器件的良好接觸，持續發揮其導熱功能。

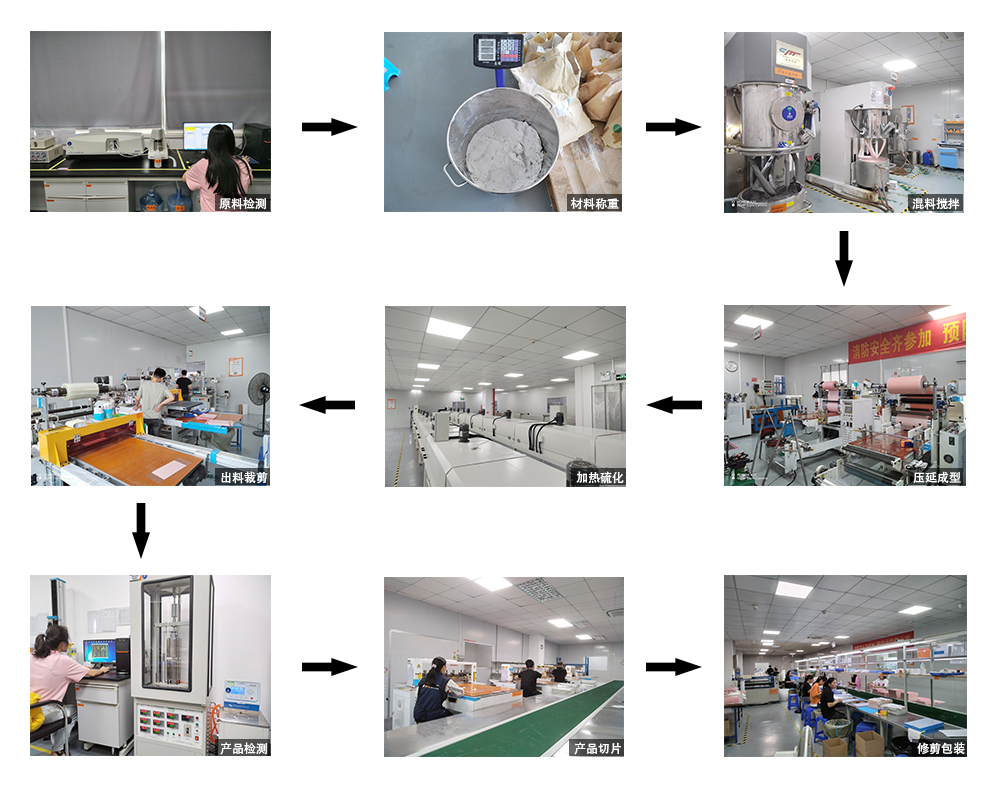

導熱硅膠墊生產工藝
導熱硅膠墊的生產工藝涉及多個關鍵步驟，每一步都對最終產品的性能有著重要影響。以下是導熱硅膠墊的主要生產工藝流程：
1. 原材料配制
生產過程的第一步是選擇和配制原材料。硅橡膠和導熱填料的種類和比例直接決定了導熱硅膠墊的性能。在此過程中，制造商會根據不同應用場景的需求，調整硅橡膠基材和導熱填料的比例，以達到特定的熱傳導性能和物理特性。
2. 混煉
混煉是將硅橡膠基材與導熱填料充分混合的過程。在這一環節，混合的均勻性至關重要，因為任何材料的分布不均都會導致導熱性能的不一致。通常，制造商使用雙輥混煉機或密煉機進行混煉，以確保導熱填料均勻分布在硅橡膠基材中。
3. 成型
成型工藝是將混煉好的硅膠混合物加工成所需的形狀。導熱硅膠墊的成型方法有多種，包括壓模成型、擠出成型和澆注成型。其中，壓模成型是最常見的方法，通過加熱和加壓，將混合物壓制成薄片狀或其他指定形狀的硅膠墊。
4. 硫化
硫化是將成型后的硅膠混合物通過加熱和加壓，使其交聯形成具有彈性和強度的硅橡膠制品的過程。硫化溫度和時間的控制對導熱硅膠墊的最終性能至關重要，過長或過短的硫化時間都會影響硅膠墊的柔韌性和導熱性。
5. 表面處理
在硫化完成后，導熱硅膠墊通常還需要進行表面處理。這一工藝包括去除表面毛刺、進行表面平整處理等，以確保其表面光滑平整，從而保證與電子元件的緊密接觸，降低接觸熱阻。此外，有些高端產品還會進行涂層處理，如增加防水、防油等特性。
6. 檢測與包裝
生產完成后，導熱硅膠墊需要經過嚴格的質量檢測。這些檢測包括導熱系數測試、硬度測試、絕緣性測試等，確保產品性能符合設計要求。通過檢測的產品會按照規格要求進行裁切，然后包裝成成品。
導熱硅膠墊的應用
導熱硅膠墊作為一種高效的熱管理材料，廣泛應用于電子、電氣和光電設備中，尤其是在高功率、高密度的電子產品中，其重要性更加突出。以下是導熱硅膠墊在幾大典型領域中的具體應用細節：
1. 計算機及通信設備

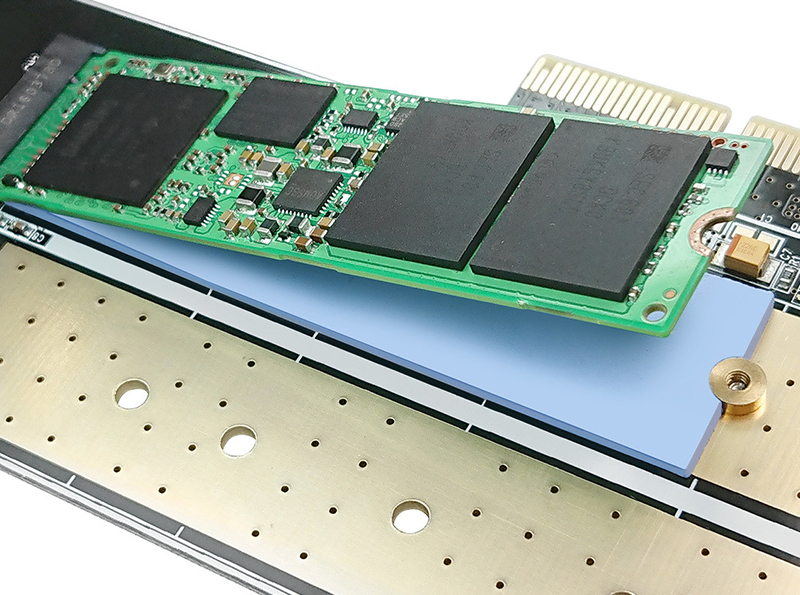

在計算機主板、顯卡、處理器及電源模塊中，導熱硅膠墊通常用于填充散熱片或散熱器與熱源之間的縫隙。隨著計算機性能的提升，處理器的功耗和發熱量也隨之增加，傳統的散熱方式可能難以滿足需求。導熱硅膠墊可以有效提高熱量傳導效率，降低核心部件的溫度，從而確保系統在高負載下的穩定運行。此外，通信設備如基站、路由器等在長期運行中也需要高效散熱，導熱硅膠墊能延長設備的使用壽命。
2. LED照明
LED燈具因其高亮度、低功耗的特點被廣泛應用于各類照明場景。然而，LED芯片在工作時會產生大量熱量，如果不及時散熱，可能會導致光衰加快、壽命縮短。導熱硅膠墊常用于LED光源與散熱基板之間，確保熱量迅速傳遞到散熱器上，從而提高LED燈具的散熱效率，延長其使用壽命。
3. 汽車電子
隨著汽車電子化程度的提升，各類電子元器件如車載計算機、逆變器、電動汽車的電池管理系統等都面臨著散熱問題。導熱硅膠墊在這些應用中，可以幫助關鍵部
件在高溫環境下保持穩定性。例如，在電動汽車的電池管理系統中，導熱硅膠墊可以有效管理電池模塊的溫度，防止因過熱導致的電池性能下降或損壞。
4. 消費電子產品
在智能手機、平板電腦等消費電子產品中，內部空間有限，而電子元件的發熱量又相對較大。導熱硅膠墊在這些產品中常被用于填充處理器、功率放大器等高發熱元件與散熱器之間的縫隙，幫助快速散熱，維持設備的性能和用戶體驗。
導熱硅膠墊的選型指南
選擇合適的導熱硅膠墊對于確保電子設備的高效散熱至關重要。不同應用場景對導熱硅膠墊的要求各不相同，因此在選型過程中需要考慮多種因素。以下是導熱硅膠墊選型時需要注意的幾個關鍵點：
1. 導熱系數
導熱系數（通常以W/m·K為單位）是衡量導熱硅膠墊熱傳導能力的重要指標。一般來說，導熱系數越高，硅膠墊的導熱性能越好。然而，選擇導熱系數時需要結合實際應用場景，考慮散熱需求與成本。對于高功率電子元件，如LED驅動器或處理器，建議選擇導熱系數較高的硅膠墊；而對于普通的消費電子產品，中等導熱系數即可滿足需求。
2. 硬度
導熱硅膠墊的硬度會影響其與電子元器件表面的貼合程度。硬度通常以邵氏C硬度表示（Shore C）。較軟的硅膠墊（如20-50 Shore C）能夠更好地填充表面不平整的區域，減少接觸熱阻，但同時也需要注意其是否能夠承受設備的壓力。對于表面較為平整的元器件，可以選擇硬度稍高的硅膠墊。
3. 厚度
硅膠墊的厚度直接影響其熱阻和適應性。在選型時，需要根據元器件與散熱器之間的縫隙大小選擇適當厚度的硅膠墊。如果縫隙較大，需要選擇較厚的硅膠墊以填充空隙；而在縫隙較小的情況下，薄型硅膠墊更為合適，以保證良好的導熱性能。
4. 工作溫度范圍
導熱硅膠墊在不同溫度下的性能會有所變化，因此在選型時需考慮其工作溫度范圍。通常，導熱硅膠墊的工作溫度范圍在-40℃至200℃之間，但在某些特殊應用中，如汽車發動機艙或高溫電源設備，可能需要選擇能夠耐受更高溫度的硅膠墊。
5. 電氣絕緣性能
對于某些需要電氣絕緣的應用，必須確保導熱硅膠墊具有良好的絕緣性能，以防止短路或電氣泄漏。絕緣性通常通過擊穿電壓來衡量，擊穿電壓越高，硅膠墊的絕緣性能越好。
6. 壓縮性與回彈性
導熱硅膠墊在安裝過程中通常需要壓縮，以確保良好的接觸和導熱效果。因此，硅膠墊的壓縮性和回彈性至關重要。壓縮性好的硅膠墊可以在低壓力下實現良好的接觸，而良好的回彈性則可以保證長期使用中的穩定性。
7. 環境因素
根據使用環境的不同，導熱硅膠墊可能還需要具備防水、防油、防塵、抗紫外線等特性。尤其在戶外或惡劣環境下使用的設備中，這些特性對于導熱硅膠墊的選擇尤為重要。
結論
導熱硅膠墊作為電子設備中重要的熱管理材料，其性能直接關系到設備的穩定性和壽命。在選型過程中，結合導熱系數、硬度、厚度、工作溫度范圍、電氣絕緣性能、壓縮性與回彈性以及環境因素等多方面的考慮，可以幫助選擇最合適的導熱硅膠墊，確保設備的高效散熱和長期可靠性。
通過對材質、原理、生產工藝、應用場景和選型指南的詳細探討，本文為導熱硅膠墊的應用提供了全面的指導。隨著電子設備的發展，導熱硅膠墊的作用將愈發重要，選擇合適的導熱硅膠墊能夠顯著提升設備的性能和使用壽命。
